視頻-微型環形齒輪泵
-
現在電子設備和高精度機械使許多日常用品和工業應用趨向微型化。對于微量輸送液體的微量泵產品也提出了更高的要求。德國彗諾HNPM、的微型環形齒輪泵屬于內嚙合齒輪泵產品，擁有簡潔、無閥門的設計使其具備高度緊湊的外形，相比其他微型齒輪泵，流量輸送更穩定，能在確保力學性能下提供大功率密度和大速度范圍。

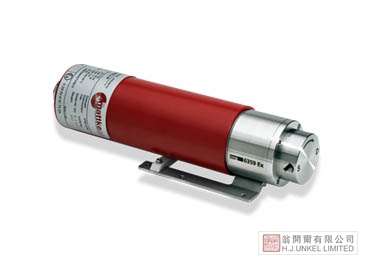

mzr-7259 Ex微型環形齒輪泵屬于彗諾HNPM公司齒輪泵系列產品中防爆系列的產品。該型號的微量泵產品擁有0.048 – 225 ml/min的流量輸送范圍，適用于0.3 – 100 mPas范圍內的介質輸送，擁有80 bar的輸出壓力，也可用于侵蝕性和腐蝕性液體輸送。
符合ATEX 防爆認證
mzr-7259 Ex微型環形齒輪泵屬于防爆型微量泵，符合歐盟指令 94/9/EEC，符合 1區、 2區防爆要求。
結構緊湊, 化學惰性
組成mzr-7259 Ex微型環形齒輪泵的材料多為惰性材料，具有良好的化學適應性，可以適用于各種各樣的介質，包括腐蝕性介質。
緊湊的尺寸
尺寸越小的微型環形齒輪泵可以組裝出更小型的設備、有利于運輸、也可以安裝或整合到現有的系統中。憑借其緊湊的結構能力。HNPM公司把mzr-7259 Ex微型環形齒輪泵的長度控制在 280 mm以內，使小型系統集成變成可能。
使用壽命長
有些領域需要長工作壽命且無密封的微型環形齒輪泵，泵的設計就需要高科技的解決方案。mzr-7259 Ex微型環形齒輪泵的驅動是由強大的稀土磁力耦合器完成的，并且能夠在驅動端避免泄露，而在材料的選擇上也都選擇耐磨性更高的材料，即使在溫度變化范圍比較大的情況下也可以保證長時間穩定的輸送，如測量夜晚大溫差和高粘度液體等。
強勁的微型電機
mzr-7259 Ex微型環形齒輪泵由配備速度控制器的電子整流DC電機驅動。無刷的設計增加了使用壽命和驅動的穩定性。電機變速控制與電機軸有相同的直徑，安裝在電機的后方，并且由速度控制器控制。這意味著使用者可以輕易的通過模擬輸入0-10V的電壓來調節速度，數字輸入確定了轉向。
不銹鋼配件和-40到+85度的寬溫域使得mzr-7259 Ex微型環形齒輪泵也可以在室外使用，例如環境測量。微型電機短時間過載工作的能力也可以應用在其他領域，這能夠提供齒輪泵的啟動轉矩。
高劑量精度
精密度 CV < 1 %
低脈動輸送, 低剪切應力
mzr-7259 Ex微型環形齒輪泵采用旋轉是齒輪泵輸送技術，它們?cè)从谝粋€(gè)帶外齒的內轉子和一個內齒的外轉子的微環形齒輪的原理。內部轉子擁有一個比外轉子為6/7和10/11齒更小的齒。而轉子的制造公差是在幾微米的范圍內。輸送時自吸能力強，擁有輸送穩定的特點，因此更適合于對輸送穩定性要求較高的應用中。
流量控制方式
mzr-7259 Ex微型環形齒輪泵輸送時，通過電機控制齒輪的轉速，齒輪轉速越高流量越高。另外可通過電機控制齒輪的轉向，從而起到控制流量方向的目的。
環形齒輪泵運行原理
兩個偏心輪在旋轉的時候通過擺線針輪嚙合，以保證在任何時候系統都有幾個密封的泵室，嚙合齒的尺寸比例大致為6/7，可產生6個密封的泵室。
微環形齒輪泵的軸被連接到內部轉子，由精確控制的電動馬達提供動力。外部轉子安裝可轉動的基座，并通過內部轉子驅動。隨著偏心軸轉子的轉動，進料側的泵室空間增加，出料側的泵室空間減小，并且因此產生一個均相和低脈動流量。
更多產品信息詳見：https://www.hnp-mikrosysteme.de/en/products/micro-annular-gear-pumps/ex-versions/mzr-7259-ex.html
微型環形齒輪泵客戶案例
微型環形齒輪泵微型環形齒輪泵技術參數
環境溫度范圍 0 ... +40 °C 流量 0.048 – 225 ml/min 粘度范圍 0.3 – 100 mPas 精密度 CV < 1 % 轉速范圍 1 – 4700 rpm 流體連接 1/8" NPT 內螺紋, 橫向 接液部分 泵殼合金 C22 (2.4602), 可選: 不銹鋼 316L; 密封 FFKM (Kalrez® 頻譜? 6375), 可選: FPM, EPDM; 軸/軸承燒結碳化硅 (SSiC); 軸承和濕功能部件的 Al2O3 陶瓷; 轉子部分穩定的 ZrO2, 可選: 碳化鎢鎳基 電動機/馬達 直流電機, 24 V DC, 2 A, 53 W,編碼器: 500 次每轉, HEDL 5540型號 電纜長度 10 m 重量 約. 4900 g 防爆認證 CE II 2G IIC c T4 X 安裝地點 防爆區 1, 2 系統最大壓力 80 bar (1160 psi) (入口壓力 + 壓差) 壓差范圍 0 – 20 bar (1 mPas); 0 – 40 bar (高于 16 mPas) 工作溫度范圍 -5 ... +60 °C (-20 ... +100 °C *) 排量 48 μl 最小劑量 30 μl 備注 * 可選配隔熱模塊,
應要求提供定制的解決方案微型環形齒輪泵微型環形齒輪泵服務條款
1.翁開爾提供產品的選型以及型號推薦服務，可根據您的使用要求，定制個性化的微量泵產品。
2、翁開爾公司提供儀器免費安裝服務;
3、提供儀器的基本購造、功能、日常使用操作、保養與管理、常見故障的排除、緊急情況的處理等培訓服務;
4、自購買之日起，提供1年保修;
5、提供產品配套說明書。
微型環形齒輪泵微型環形齒輪泵常見問答
mzr微型齒輪泵的典型應用有哪些?微型環形齒輪泵適用于計量或定量且低脈動輸送極微量的液體或體積流量。該HNPM微量泵不僅能精確輸送強腐蝕性或帶有結晶性的液體（顆粒大小必須小于10微米），也能計量高粘性液體。
Displacement volume “排量”指的是什么？Displacement volume“排量”是指液體理論上排出的體積。即當泵軸和內轉子旋轉一圈時，液體從入口側輸送到出口側的理論體積。
什么是有效體積、總體積和死體積？有效體積指液體主動通過泵頭的體積。
總體積指泵頭的內部總體積，由有效體積和死體積組成。
死體積指泵在揚程內的液體體積，其中不存在主動流動，也不主動通過泵。
mzr微型齒輪泵的典型應用有哪些?微型環形齒輪泵適用于計量或定量且低脈動輸送極微量的液體或體積流量。該HNPM微量泵不僅能精確輸送強腐蝕性或帶有結晶性的液體（顆粒大小必須小于10微米），也能計量高粘性液體。
