視頻-防爆型微型齒輪泵
-

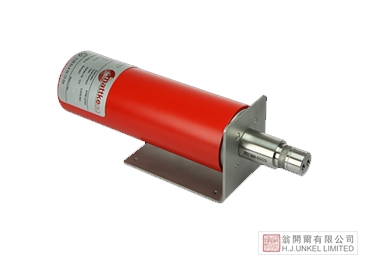

mzr-4609 Ex防爆型微型齒輪泵涵蓋了0.012 - 56毫升/分鐘的流量范圍。該防爆型微型齒輪泵屬于高精度、低脈動的產品，可用于非潤滑液體以及高壓情況下的微量輸送，同通過配件可以進一步提升產品性能。
ATEX 防爆認證
mzr-4609 Ex防爆型微型齒輪泵，符合歐盟指令 94/9/EEC
高劑量精度
精密度 CV < 1 % 在低量
緊湊的尺寸
mzr-4609 Ex防爆型微型齒輪泵屬于微型齒輪泵產品，具有加工方便，重量輕和體積小等特點，包括防爆電機mzr-4609 Ex防爆型微型齒輪泵長度 < 295 mm
粘度范圍廣
mzr-4609 Ex防爆型微型齒輪泵粘度適用范圍在0.3 – 5,000 mPas，可用于輸送甲醇, 溶劑, 粘合劑, 油脂, 凝膠。
使用壽命長
mzr-4609 Ex防爆型微型齒輪泵適用耐磨陶瓷組件，對于特殊的應用需求，也支持產品的個性化定制。
低脈動輸送, 低剪切應力
mzr-4609 Ex防爆型微型齒輪泵采用旋轉式微型環形齒輪技術，輸送時流量由工作部件和轉速決定、與排出壓力無關、更為穩定，更適合于需要穩定輸送的場合。
運行原理
mzr-4609 Ex防爆型微型齒輪泵屬于內嚙合齒齒輪泵。兩個偏心輪在旋轉的時候通過擺線針輪嚙合，以保證在任何時候系統都有幾個密封的泵室，嚙合齒的尺寸比例大致為6/7，可產生6個密封的泵室。
微環形齒輪泵的軸被連接到內部轉子，由精確控制的電動馬達提供動力。外部轉子安裝可轉動的基座，并通過內部轉子驅動。
隨著偏心軸轉子的轉動，進料側的泵室空間增加，出料側的泵室空間減小，并且因此產生一個均相和低脈動流量，此時同時也會產生幾個相同的泵室，在運轉過程中，泵的輸送方向是可逆的。以下是其運行原理的示意圖：

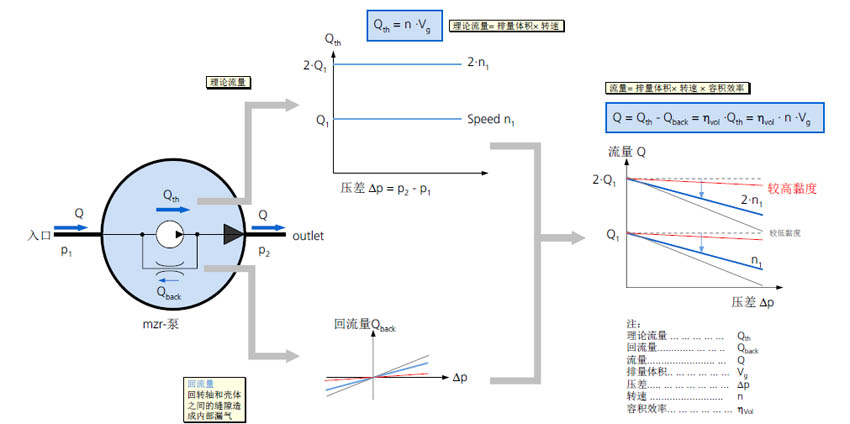

流量計算
mzr-4609 Ex防爆型微型齒輪泵采用電機控制齒輪轉速，從而達到控制流量的目的，轉速越高，流量越大。
更多產品信息詳見：https://www.hnp-mikrosysteme.de/en/products/micro-annular-gear-pumps/ex-versions/mzr-4609-ex.html
防爆型微型齒輪泵客戶案例
防爆型微型齒輪泵防爆型微型齒輪泵技術參數
環境溫度范圍 0 ... +40 °C 流量 0.012 – 56 ml/min 粘度范圍 0.3 – 5,000 mPas 精密度 CV < 1 % 轉速范圍 1 – 4700 rpm 接液部分 不銹鋼 316L (1.4404, 1.4435), 碳化鎢鎳基; 軸封: 石墨增強 PTFE, 316L 靜密封: FPM, 可選: EPDM, FFPM 電動機/馬達 直流電機, 24 V DC, 2 A, 53 W, 編碼器: 500 次每轉, HEDL 5540型號 電纜長度 10 m 重量 約. 2700 g 防爆認證 CE II 2G c T5 X 安裝地點 防爆區 1, 2 壓差范圍 0 – 8 bar (1 mPas); 0 – 10 bar (高于 16 mPas) 最大入口壓力 5 bar (10 bar *) 工作溫度范圍 -5 ... +40 °C 排量 12 μl 最小劑量 2 μl 備注 * 可選的流體密封模塊,
應要求提供定制的解決方案防爆型微型齒輪泵防爆型微型齒輪泵服務條款
1.翁開爾提供產品的選型以及型號推薦服務，可根據您的使用要求，定制個性化的微量泵產品。
2、翁開爾公司提供儀器免費安裝服務;
3、提供儀器的基本購造、功能、日常使用操作、保養與管理、常見故障的排除、緊急情況的處理等培訓服務;
4、自購買之日起，提供1年保修;
5、提供產品配套說明書。
防爆型微型齒輪泵防爆型微型齒輪泵常見問答
Displacement volume “排量”指的是什么？Displacement volume“排量”是指液體理論上排出的體積。即當泵軸和內轉子旋轉一圈時，液體從入口側輸送到出口側的理論體積。
什么是有效體積、總體積和死體積？有效體積指液體主動通過泵頭的體積。
總體積指泵頭的內部總體積，由有效體積和死體積組成。
死體積指泵在揚程內的液體體積，其中不存在主動流動，也不主動通過泵。
mzr微型齒輪泵的典型應用有哪些?微型環形齒輪泵適用于計量或定量且低脈動輸送極微量的液體或體積流量。該彗諾HNPM微量泵不僅能精確輸送強腐蝕性或帶有結晶性的液體（顆粒大小必須小于10微米），也能計量高粘性液體。
這個微量泵的流量控制是怎么控制的？通過由控制器控制齒輪的轉速，轉速越大，流量越大。
