視頻-微型泵
-
在許多電子設備和高精度機械應用研究把重點轉向小型化研究。其結果是，許多以新型微技術產品想法為基礎的創新型微量產品產生了。用于精密液體輸送的微型泵便是很好的例子。

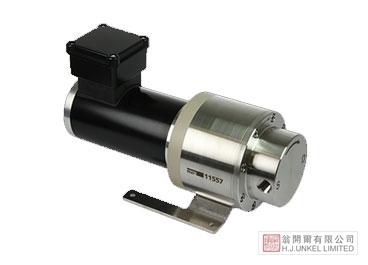

mzr-11557微型泵是德國HNPM公司生產的產品，作為一款新型的微型泵產品。該微型泵對于腐蝕性介質表現出比較好的耐腐蝕性能，其轉子和功能性元件由陶瓷材質制成，使得該泵具有耐化學腐蝕性和耐磨性能。由于使用了SSIC軸承和軸材料，合金C22(DIN2.4602)外殼，使得該微型泵可以在化學工業中的應用中應對任何挑戰。
高耐腐蝕性
mzr-11557微型泵可用于酸和堿介質的輸送使用
密封
磁耦合 (NdFeB)(釹鐵硼)
使用壽命長
耐磨陶瓷組件
化學惰性泵頭
合金 C22, SSiC, Al2O3 和 ZrO2-陶瓷
大功率電動機
mzr-11557微型泵采用電子整流DC微型電機以驅動液體機構。緊湊的結構的同時，還能在確保力學性能下提供大功率密度和大速度范圍，使其能以盡可能小的體積完成大排量輸出，并且能夠高精度控制流量。
精確的劑量, 低脈動
mzr-11557微型泵簡潔、無閥門的設計使其具備高度緊湊的外形，并且不存在脈沖現象，更加容易調節水流。
運行原理
mzr-11557微型泵是小型的旋轉式容積泵。它們源于一個帶外齒的內轉子和一個內齒的外轉子的微環形齒輪的原理。內部轉子擁有一個比外轉子為6/7和10/11齒更小的齒。而轉子的制造公差是在幾微米的范圍內。以下是其運行原理示意圖

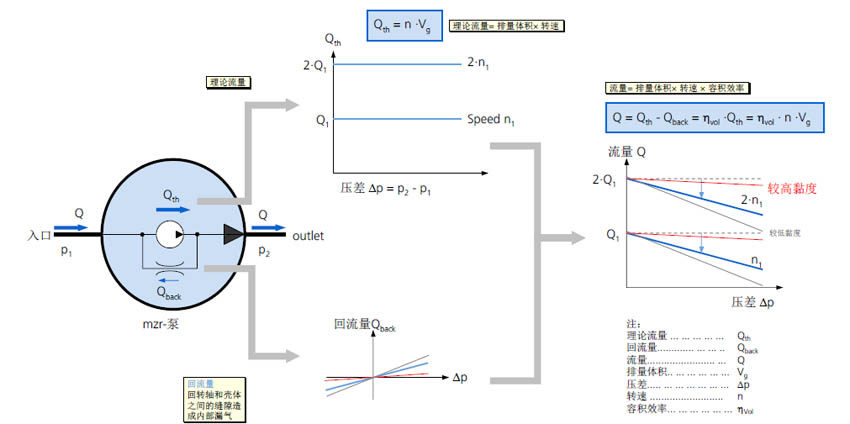

流量計算
mzr-11557微型泵采用電機控制齒輪轉速，從而達到控制流量的目的，轉速越高，流量越大。
更多產品信息詳見：https://www.hnp-mikrosysteme.de/en/products/micro-annular-gear-pumps/hermetic-inert-pump-series/mzr-11557.html
微型泵客戶案例
微型泵微型泵技術參數
流量 29 – 1152 ml/min 粘度范圍 0.3 – 1,000 mPas 精密度 CV < 1 % (變異系數) 轉速范圍 150 – 6000 rpm 流體連接 3/8" NPT 內螺紋, 橫向 接液部分 泵殼合金 C22 (2.4602), 可選: 不銹鋼 316L; 密封 FFKM(Kalrez® 頻譜? 6375), 可選: FPM, EPDM; 軸/軸承燒結碳化硅 (SSiC); 軸承和濕功能部件的 Al2O3 陶瓷; 轉子部分穩定的 ZrO2, 可選: 碳化鎢鎳基 電動機/馬達 交流電機, IEC- 056規格, 4 極, IP 55, 額定電壓 240/400 V, 額定頻率100 Hz, 240 W 尺寸 (長 x 寬 x 高) 291 x 130 x 171 mm 重量 約. 12 kg 溫度保護 熱觸點 (NC) 系統最大壓力 60 bar (870 psi) (入口壓力 + 壓差) 扭矩傳遞 6-極 NdFeB(汝鐵硼) 磁耦合 壓差范圍 0 – 30 bar (1 mPas); 0 – 60 bar (高于 16 mPas) 工作溫度范圍 -5 ... +60 °C (-20 ... +100 °C *) 排量 192 μl 最小劑量 100 μl 備注 * 視配件而定,
按要求提供定制的解決方案微型泵微型泵服務條款
1.翁開爾提供產品的選型以及型號推薦服務，可根據您的使用要求，定制個性化的微量泵產品。
2、翁開爾公司提供儀器免費安裝服務;
3、提供儀器的基本購造、功能、日常使用操作、保養與管理、常見故障的排除、緊急情況的處理等培訓服務；
4、自購買之日起，提供1年保修;
5、提供產品配套說明書。
微型泵微型泵常見問答
Displacement volume “排量”指的是什么？Displacement volume“排量”是指液體理論上排出的體積。即當泵軸和內轉子旋轉一圈時，液體從入口側輸送到出口側的理論體積。
什么是有效體積、總體積和死體積？有效體積指液體主動通過泵頭的體積。
總體積指泵頭的內部總體積，由有效體積和死體積組成。
死體積指泵在揚程內的液體體積，其中不存在主動流動，也不主動通過泵。
mzr微型齒輪泵的典型應用有哪些?微型環形齒輪泵適用于計量或定量且低脈動輸送極微量的液體或體積流量。該HNPM微量泵不僅能精確輸送強腐蝕性或帶有結晶性的液體（顆粒大小必須小于10微米），也能計量高粘性液體。
