FLUX德國析塔SITA清潔度測試案例---金屬管
德國析塔SITA清潔度測試
公司：-------
測試儀器：德國析塔SITA CleanoSpector（德國析塔SITA 表面清潔度儀）
測試模式：熒光級別（RFU 相對熒光單位）
樣品：未切割與已切割的金屬管
目的
使用德國析塔SITA CleanoSpector（德國析塔SITA表面清潔度儀），測量金屬管外側和已切割金屬管的內側（即切割管）的清潔度。
該德國析塔SITA CleanoSpector（德國析塔SITA表面清潔度儀）會有2種不同的讀數模式。第一種讀數模式 “cleanliness”是百分數，顯示了樣品表面清潔度相對理想的干凈校準件清潔度值的百分值，百分值越高表示越干凈。第二個讀數模式是“FluoLevel”，即相對熒光強度，其單位是RFU，RFU值越高，表面受熒光物質污染越強。本測試報告采用FluoLevel模式進行金屬管清潔度的檢測。
被測樣品在下表1。
表1被測樣品
| 樣品 | 標號 |
| 2件切割管 | No.1,2 |
| 5件未切割管 | No.3-7 |
測試結果
對樣品管進行清潔度測試，要在各樣品管上選取10個測量點，分別對切管內側和未切割金屬管外側進行表面清潔度測試。
為了準備一個干凈的校準件，樣品2已使用堿性清潔劑SurTec 151(3%)在60℃的超聲波水浴中經過清洗，再用離子水沖洗干凈并烘干。

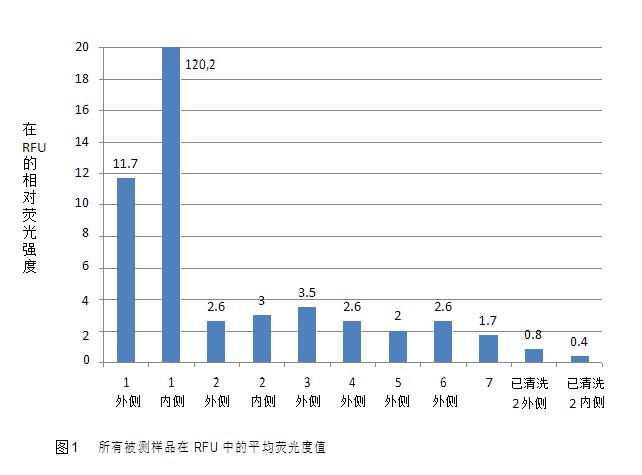

該熒光測試結果如圖1所示。所有測量點的測量結果數值均列在附錄中。
測試設置

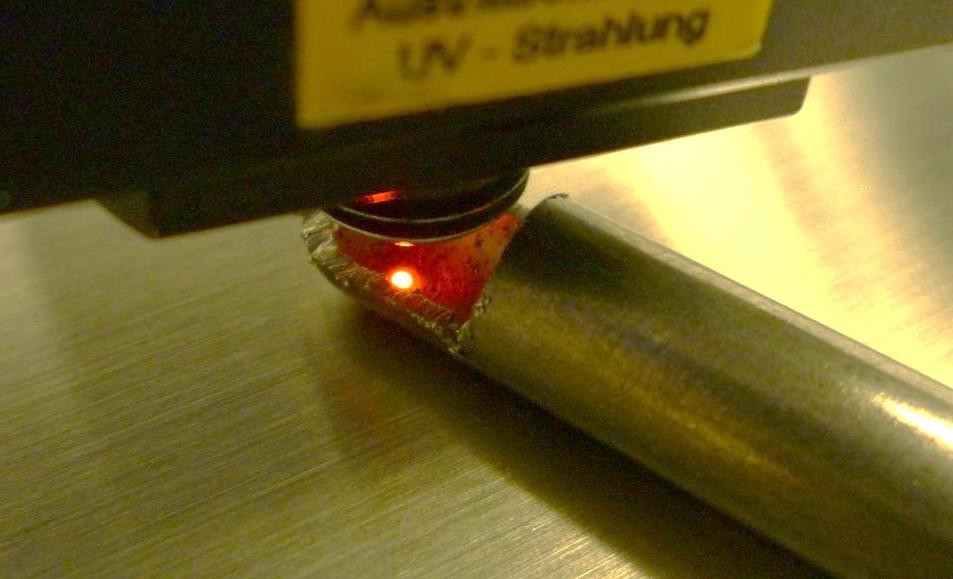

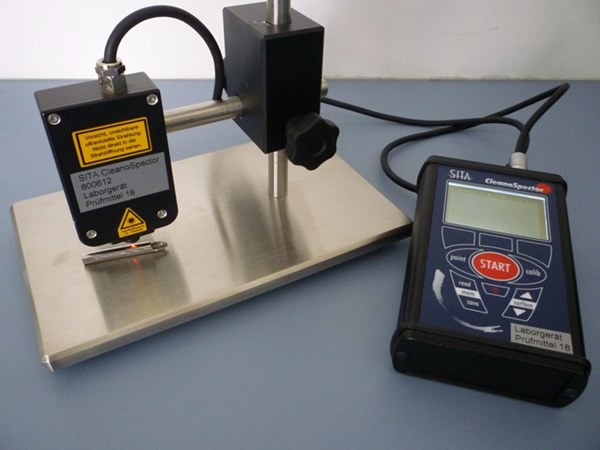

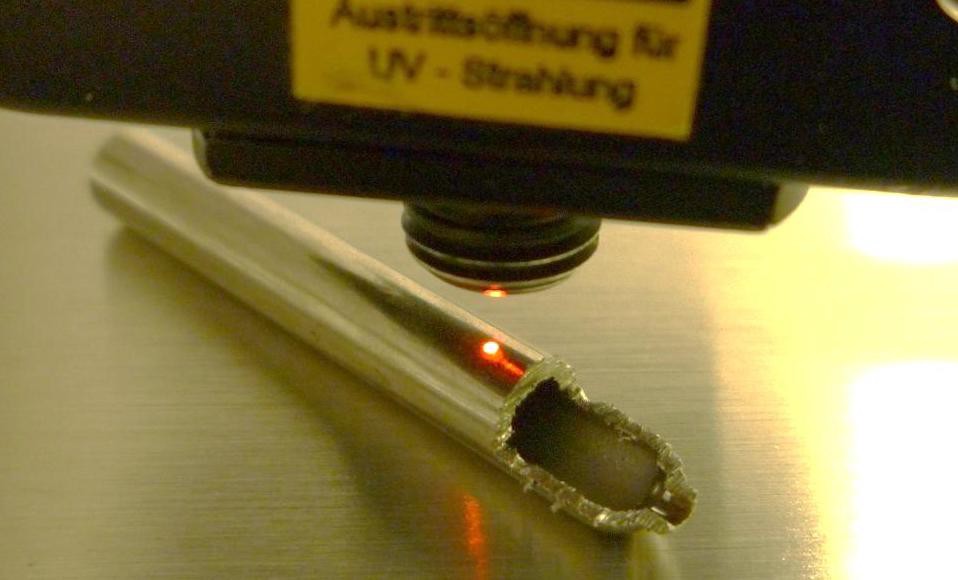

測試裝置如圖2~圖4所示。透過紅外目標點調整鏡頭與樣品之間的距離為4.7mm，為了達到較佳的測量距離，可調節紅外點在樣品表面上出現最小直徑為止。
評價
所有樣品中，樣品1的熒光值顯著高于其他樣品管，特別是其內側熒光值；而樣品1的外側熒光值相對較低，但依然比其它樣品管的外側熒光值高。
樣品2~7的熒光值相對較小，而經過清洗的樣品2的熒光值分別為：外側0.8 RFU,內側0.4 RFU。
附錄
測試儀器： 析塔SITA CleanoSpector（析塔SITA表面清潔度儀）
測試模式：熒光級別
表1各個測量點的熒光測量值
| RFU 相對熒光強度 | |||||||||||
| 測量點 | 已切割管件 | 其它管件 | 已清潔管件 | ||||||||
| 1-外側 | 1-內側 | 2-外側 | 2-內側 | 3 | 4 | 5 | 6 | 7 | 2-外側 | 2-內側 | |
| P1 | 10.4 | 112.2 | 2.9 | 4.4 | 5.7 | 2.1 | 1.2 | 3.2 | 1.4 | 0.9 | 0.3 |
| P2 | 19.9 | 121.7 | 2.5 | 7.6 | 2.9 | 3.0 | 2.4 | 2.7 | 1.5 | 0.7 | 0.3 |
| P3 | 9.0 | 120.1 | 3.6 | 3.2 | 3.9 | 3.5 | 1.6 | 1.1 | 1.4 | 0.9 | 0.5 |
| P4 | 5.8 | 149.5 | 2.2 | 2.2 | 2.2 | 2.4 | 6.4 | 3.2 | 1.5 | 0.8 | 0.5 |
| P5 | 13.1 | 135.1 | 1.9 | 2.0 | 4.9 | 3.1 | 1.4 | 2.0 | 0.7 | 0.8 | 0.4 |
| P6 | 10.1 | 115 | 2.7 | 6.2 | 3.7 | 3.4 | 1.0 | 4.7 | 1.8 | 0.9 | 0.3 |
| P7 | 16.8 | 120.4 | 2.3 | 2.9 | 2.1 | 1.8 | 1.3 | 3.6 | 1.9 | 0.8 | 0.5 |
| P8 | 11.4 | 116.9 | 3.5 | 3.9 | 3.9 | 3.0 | 1.5 | 1.9 | 2.4 | 0.7 | 0.4 |
| P9 | 11.1 | 140.5 | 2.9 | 4.3 | 7.4 | 2.2 | 1.0 | 2.3 | 3.5 | 0.7 | 0.4 |
| P10 | 22.4 | 98.6 | 2.4 | 7.1 | 2.1 | 1.4 | 12.5 | 2.0 | 0.8 | 0.9 | 0.5 |
| 最小值 | 5.8 | 98.6 | 1.9 | 2.0 | 2.1 | 1.4 | 1.0 | 1.1 | 0.7 | 0.7 | 0.3 |
| 最大值 | 22.4 | 149.5 | 3.6 | 7.6 | 7.4 | 3.5 | 12.5 | 4.7 | 3.5 | 0.9 | 0.5 |
| 平均值? | 13.0 | 123.0 | 2.7 | 4.4 | 3.9 | 2.6 | 3.0 | 2.7 | 1.7 | 0.8 | 0.4 |
| 篩選后平均值 | 11.7 | 120.2 | 2.6 | 3.0 | 3.5 | 2.6 | 2.0 | 2.6 | 1.7 | 0.8 | 0.4 |
| 標準偏差 σ | 5.153 | 14.835 | 0.549 | 1.981 | 1.726 | 0.696 | 3.715 | 1.018 | 0.824 | 0.088 | 0.088 |
篩選后平均值（?）：平均值和標準偏差是根據測量值來計算的。另外，篩選后平均值則是由區間?±σ內的測量值計算出來的平均值。因此，需要篩選去掉異常的測量值。
