測試儀器：

SITA CleanoSpector(SITA 表面清潔度儀)

測試模式：

FluoLevel模式(RFU 相對熒光單位)

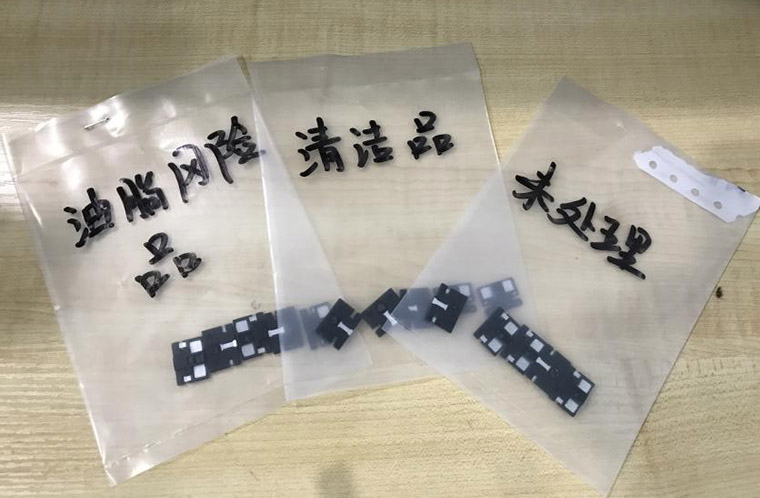

樣品：

含鋁片半成品

本報告使用 SITA CleanoSpector(SITA 表面清潔度儀)，測量擦拭清洗后含鋁片半成品的表面清潔度，主要通過檢測出手指印、冷卻液等污染物，從而改善產品質量。

SITA CleanoSpector有兩種測量結果的表示方式可供選擇。第一種，測量儀器以百分比顯示的清潔度值的高低。一個100%的清潔度值，表示一個絕對干凈和無熒光的表面。第二種，測量儀器以RFU值(Relative Fluorescence Units)表示清潔度的高低。RFU為相對熒光強度值，RFU值越大，零件表面的殘留污染物含量也越高。若檢測件本身含有熒光反應，RFU值也會隨之增大。

測試目的

生產過程中的零部件表面存在大量冷卻液、潤滑油、手指印等殘留污染物，需進行后加工清洗后，再進行焊接和粘接。在清洗過程如果污染物清洗不干凈，容易造成粘接附著力不良、焊接強度不夠等的問題，最終影響產品的品質。

測試過程

本測試儀器：SITA CleanoSpector

測試方式：點測法

樣品測試

對樣品進行表面清潔度測試時，在各樣品鋁片區域隨機選取5個測量點，盡量均勻分布在各樣品檢測區域。每個測量點的直徑為1毫米。測量的所有數值詳見附件。

注： 采樣點的數目可以在儀器軟件中設置。采樣點的結果在儀器中以列表形式顯示。儀器可以自動計算出最小值、最大值、平均值和樣本標準偏差。用戶可以讀取、管理和導出所有記錄。

測試過程及結論

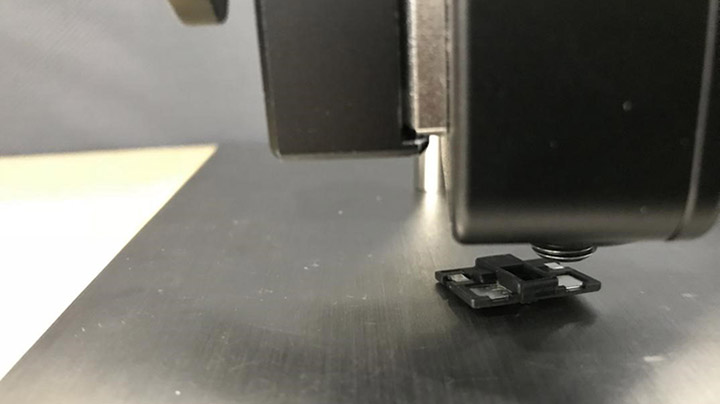

油脂清潔度測試過程

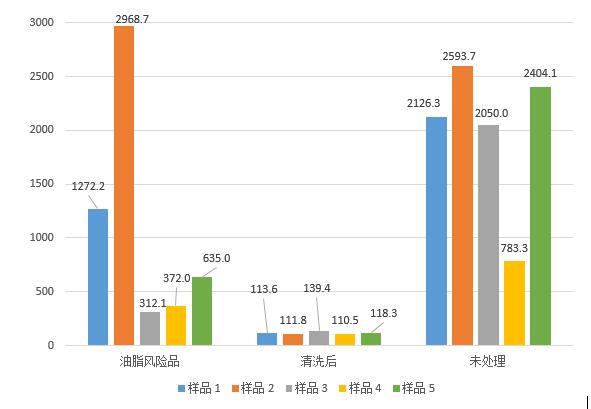

三種樣品表面清潔度情況的對比圖表：

注：上述圖表中，以Relative Fluorescence Units(RFU)作為測量單位，即RFU數值越大，表示該樣品的污染程度越高;

上述樣品的測量結果中，RFU絕對值的最高值作為最終結果，即用樣品最臟的點代表整個零件的清潔度;

由上述圖表可得出結論：

1)SITA表面清潔度儀可以很好量化測出同種樣品中不同點的清潔度。

2)對比三種不同情況的樣品，清洗后的樣品清潔度最高，但仍不符合客戶的清潔度要求。油脂風險品和未處理樣品的清潔度非常差，與客戶的清潔度要求距離甚大;其中未處理樣品的污染程度普遍很高，而RFU值最高的測試點出現在油脂風險品中。

3)SITA清潔度儀可以快速準確靈敏地測出樣品的清潔度，并給出清晰的量化后讀數，可以直接判斷樣品清洗度是否合格。以量化零部件清潔度的數據，保證品質與外觀!

總結

本次測試報告基于SITA的表面清潔度儀對興勤(宜昌)電子有限公司部分樣品進行了表面清潔度檢測。

由本次的檢測結果可知，污染物會發出熒光，SITA表面清潔度儀能更加清晰地量化顯示此測試結果。另外，零部件的清潔度可以由SITA表面清潔度儀快速檢測并記錄相關數據。基于此數據，可以審查生產步驟和清洗程序，可以審查生產步驟和清洗程序，進而優化清洗工序，更大地提高了工作效率，減少返工率。

手持式SITA表面清潔度儀適用于工廠車間或?qū)嶒炇业暮啽憧焖俚那鍧嵍缺O(jiān)測，以評價清潔過程的質量。這樣，便可以避免人為主觀判斷帶來的影響，并使工藝可靠性顯著增加?？梢?，德國SITA清潔度儀協助穩定零部件加工過程中的的清洗質量、實現量化控制!
