摘要

在單軸拉伸流動中測量了三種選定的商用低密度聚乙烯（LDPE）的非線性流變性能。使用三種不同的設備進行測量，包括拉伸粘度裝置(EVF)，自制長絲拉伸流變儀(DTU-FSR）和商用長絲拉伸流變儀(VADER-1000)。通過測試顯示，EVF的測量結果受到最大Hencky應變4的限制，而兩個長絲拉伸流變儀能夠在達到穩態的更大Hencky應變值下探測非線性行為。利用長絲拉伸流變儀的能力，我們表明具有明顯差異的線性粘彈性的低密度聚乙烯可以具有非常相似的穩定拉伸粘度。這表明有可能在一定的速率范圍內獨立控制剪切和拉伸流變。

關鍵詞

拉伸流變；聚乙烯；聚合物熔體；非線性粘彈性

正文

多年來，控制聚合物流體的流變行為作為分子化學的一個性能，引起了學術界和工業界的極大興趣。

最成功和最多產的理論預測的流變行為的糾纏聚合物系統是De Gennes（1971）和Doi和Edwards（1986）提出的 "管模型"。然而，盡管三十年來人們一直在努力改進管模型，但即使對于最簡單的情況，即單分散線性聚合物體系，纏結聚合物在拉伸流動中的非線性流變行為仍然沒有得到充分理解（Huang等人，2013a；Huang等人，2013b）。低密度聚乙烯等工業聚合物是最復雜的纏結聚合物系統，它們不僅具有高度的多分散性，而且還含有不同的支化分子結構。預測低密度聚乙烯的流變行為，特別是拉伸流動中的非線性行為，是非常具有挑戰性的。

在明確定義的模型系統上，已經進行了探索延伸流中支化聚合物動力學的實驗工作（Nielsen等人，2006；Van Ruymbeke等人，2010；Lentzakis等人，2013）以及商業聚合物系統，如低密度聚乙烯LDPEs。

有幾個小組觀察到低密度聚乙烯LDPE的瞬時拉伸應力的最大值（Raible等人，1979；Meissner等人，1981；M¨unstedt和Laun，1981）。Rasmussen等人（2005年）首次報告了應力過沖后的穩定應力，并通過比較長絲拉伸流變儀和十字槽拉伸流變儀的測量結果(Hoyle等人，2013年)以及比較恒定拉伸速率和恒定應力(蠕變)實驗(Alvarez等人，2013年)進行了實驗驗證。

已經開發了幾個模型（Hoyle等人，2013；Wagner等人，1979；Hawke等人，2015），試圖了解應力過沖背后的物理學。然而，這些模型都不能實際用于預測工業中低密度聚乙烯LDPE的流變行為，因為這些模型包含許多與分子結構沒有直接關系的擬合參數。

最近，Read等人（2011）提出了一個預測方案，能夠計算隨機長鏈支化聚合物熔體的線性和非線性粘彈性，作為其形成的化學動力學的函數。這些預測似乎與剪切流和拉伸流中三個低密度聚乙烯的測量結果非常一致。然而，測得的拉伸數據受到最大Hencky應變約為3.5的限制，并且沒有顯示出穩定狀態的跡象，而模擬結果則達到了更大的 Hencky應變值，并預測了每個應變速率的穩定應力。在更大的Hencky應變值下預測非線性行為的質量仍然是未知的。此外，在Read等人（2011）的模擬中，沒有預測到應力過沖。

在這項工作中，我們介紹了三種不同的商用低密度聚乙烯的拉伸測量。這三種低密度聚乙烯是根據Read等人（2011）的模型預測而專門設計的。預計它們具有不同的零剪切速率粘度，但在非線性拉伸流動的大變形中具有相似的應力-應變反應。測量是在三個不同的設備上進行的，包括兩個長絲拉伸流變儀和一個拉伸粘度夾具。我們表明，長絲拉伸流變儀的測量結果可以達到5以上的大Hencky應變值，在那里達到非線性穩定狀態。我們還表明，低密度聚乙烯LDPE樣品在拉伸流動中的大Hencky應變值具有相似的非線性行為，包括相同的應力過沖幅度和過沖后的相同穩定應力，盡管Read模型預測沒有應力過沖現象。這些結果表明，低密度聚乙烯LDPE熔體的非線性粘彈性可以通過選擇性聚合方案來控制。

實驗

材料

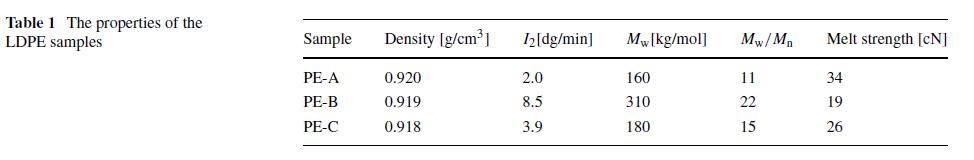

陶氏化學公司提供了三種類型的商用低密度聚乙烯樹脂，分別為PE-A、PE-B和PE-C。所有樣品都是顆粒狀的。表1總結了樣品的特性，包括密度、熔體流動指數（I2）、重量-平均摩爾質量（Mw）、數量-平均摩爾質量（Mn）和熔體強度。重量-平均摩爾質量是由多角度激光散射法確定的，而數量-平均摩爾質量是由微分折射率確定的。摩爾質量值是若干次重復的平均數。熔體強度是用通用流變儀結合通用ALR-MBR 71.92擠出機測量的。測量是在150℃下進行的，產量為600g/h。模具的長度為30毫米，直徑為2.5毫米。

實驗是在24mm/s²的加速度下進行的。紡絲線的長度被設定為100毫米。流變儀測試在膜生物反應器擠出機系統清掃30分鐘后進行，并一直運行到紡絲線失效。通過力-拉速數據擬合出一個四參數交叉函數，根據擬合的破壞速度曲線確定破壞時的力。表中的數據是五次連續測量的平均數。

力學譜

三種低密度聚乙烯樣品的線性粘彈性（LVE）特性是通過小振幅振蕩剪切（SAOS）測量得到的。TA儀器公司的ARES-G2流變儀采用25毫米的板-板幾何形狀。

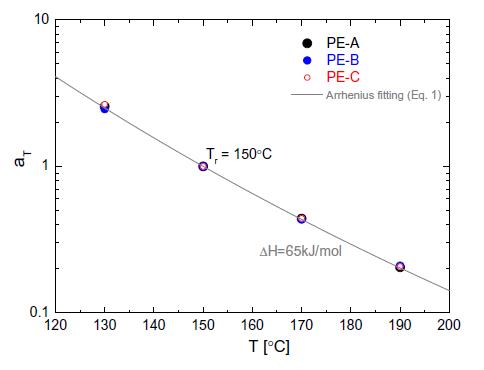

圖1所有樣品的時間-溫度偏移因子α_T作為溫度的函數，參考溫度為T_r= 150℃

測量是在氮氣中，在130℃和190℃之間的不同溫度下進行的。對于每個樣品，使用時間-溫度疊加（TTS）程序，在參考溫度T_r= 150℃時，數據被移動到單個主曲線。所有樣品的時間-溫度偏移系數（α_T）與單一的阿倫尼烏斯公式一致，其形式為

其中活化能?H = 65 kJ/mol。R是氣體常數，T是以開爾文表示的溫度。在圖1中，偏移因子α_T被繪制為溫度的函數。

拉伸應力測量

拉伸應力測量使用三種不同的設備：TA儀器的延伸粘度夾具（EVF）、自制的長絲拉伸流變儀（DTU-FSR）（Bach等人，2003a）和Rheo Filament的商用長絲拉伸流變儀（VADER-1000）。將不同設備的結果進行相互比較。

用于EVF測量的樣品在150℃下壓縮成型，在低壓10bar下3分鐘，在高壓150bar下1分鐘，然后用淬火冷卻盒在150bar下淬火冷卻到室溫。在短時間內，當冷卻盒插入時，樣品會出現壓力損失。在相對較低的溫度下進行短時間的壓縮成型是為了防止樣品的任何潛在氧化或降解。樣品模具為特氟隆涂層，尺寸為100×100 0.5mm。從約20mm長的銘牌上沖壓出12.7mm-12.8mm寬的樣品。最終樣品的厚度約為0.6mm。在EVF測量中，樣品被插入設備中，在150℃下180s的平衡時間后，樣品以0.005s^-1的應變速率被預拉伸15.44s，然后松弛80s，然后樣品被拉伸。報告的Hencky應變是由圓柱體的旋轉計算出來的。

通常情況下，使用EVF的拉伸測量僅限于樣品保持均勻的情況。EVF一次旋轉所能達到的Hencky應變值通常低于4，與EVF相比，長絲拉伸儀器并不依賴于沿拉伸方向的均勻變形的假設。事實上，由于板材上的無滑移條件，變形在軸向上是不均勻的。這些設備只是探測了通常在中間細絲平面發現的最小直徑平面內的變形和應力之間的關系。在這個平面外的剩余材料只需要固定在研究的薄片上，就像在固體力學測試中用狗骨形狀來固定材料一樣。長絲拉伸裝置確實依賴于最小直徑平面內的徑向均勻變形的假設。Kolte等人（1997年）的模擬表明，在長絲中間平面幾乎沒有任何徑向應力變化。用激光測微計來測量中絲薄片的直徑。為了探索更高的應變，在DTU-FSR和VADER 1000流變儀都采用了在線控制方案，該方案首先由Bach等人（2003b）使用，后來由Mar′?n等人（2013）發表，用于在拉伸過程中控制長絲中平面的直徑，以便在樣品斷裂前確保恒定的應變速率。根據樣品的類型，DTU-FSR和VADER-1000都可以達到最大Hencky應變值7。

在長絲拉伸流變儀上進行測量之前，樣品被熱壓成半徑為R₀、長度為L₀的圓柱形試樣。長寬比定義為?₀= L₀/R₀。樣品在150℃下壓制，并在相同溫度下退火10分鐘，然后冷卻至室溫。在測量中，所有樣品被加熱到150℃，在180s的平衡時間后，樣品在拉伸實驗之前被預拉伸到R_p的半徑。對于DTU-FSR，R₀= 4.5mm，L₀= 2.5mm，R_p在3到4.5mm之間，而對于VADER-1000，R₀ = 3.0mm，L₀= 1.5mm，R_p = 2.5mm。在拉伸測量過程中，力F(t)由稱重傳感器測量，中間燈絲平面的直徑2R(t)由激光測微計測量。在拉伸流動開始的小變形時，由于變形場中的剪切分量，部分應力差來自于壓力的徑向變化。這種影響可以通過Rasmussen等人（2010）描述的校正因子來補償。 對于大應變，校正消失，對稱平面中應力的徑向變化變得可以忽略不計(Kolte等人，1997)。對于本工作中的所有樣本，當Hencky應變值大于2時，校正值小于4 %，Hencky應變和中絲平面上應力差的平均值計算如下

其中m_f是燈絲的重量，g是重力加速度。應變率定義為?^?=d?/dt，拉伸應力增長系數定義為η^-+=〈σ_zz-σ_rr 〉/?^?

結果和討論

線性粘彈性

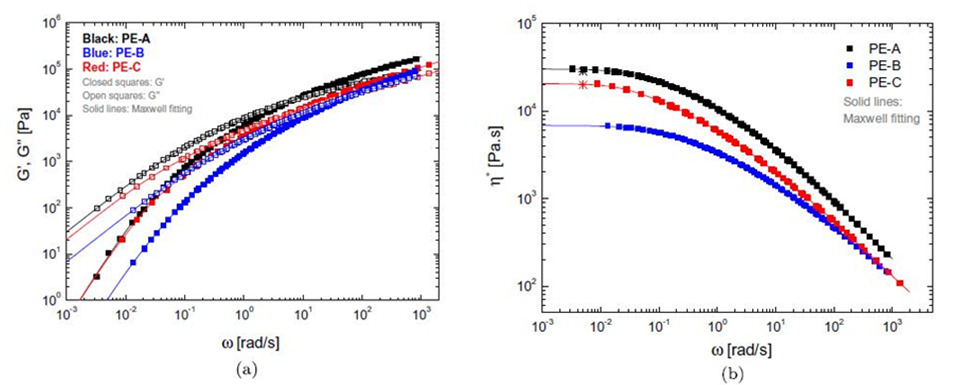

圖2(a)顯示了所有樣品在參考溫度150℃下的儲能模量G’和損耗模量G”與角頻率ω的函數關系。(b)表示在150°C相應的復數粘度η*。圖中的兩個星號來自穩定剪切測量，在 150°C下剪切速率為0.005 s^-1

圖2(a)顯示了所有樣品在參考溫度150℃下的儲能模量G’和損耗模量G”與角頻率ω的函數關系。相應的復數粘度η^*繪制在圖2(b)中。圖中實線是多模麥克斯韋（multimode Maxwell fitting）擬合的結果。Maxwell relaxation modulus多模麥克斯韋弛豫模量G(t)由下式給出

其中g_i和τ_i列于表2。表中的零剪切速率粘度η₀通過下式計算

在圖2(b)中，很明顯三個樣品具有不同的零剪切速率粘度。然而，在圖2(a)、(b)中，似乎PE-C的線性行為在較低頻率下接近PE-A，在較高頻率下與PE-B重疊。而且在ω> 1 rad/s時，PE-C的G′和G″曲線幾乎與PE-A平行，垂直位移因子約為0.6。

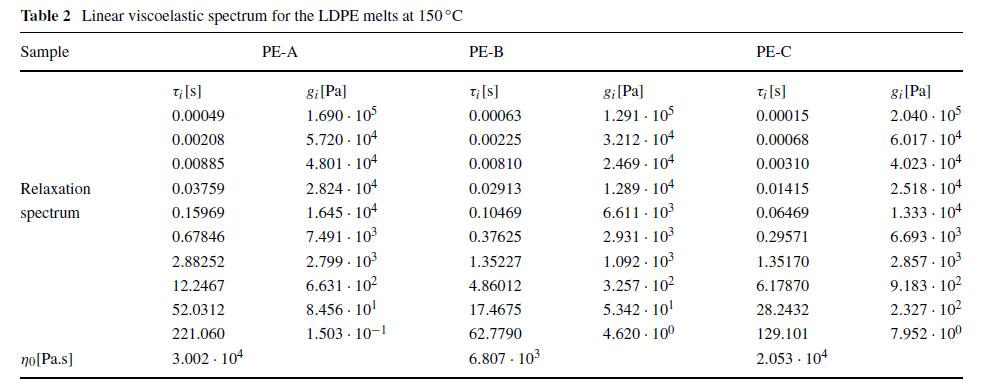

表2 LDPE 在 150°C 熔體的線性粘彈性

啟動和穩定狀態下的拉伸流變

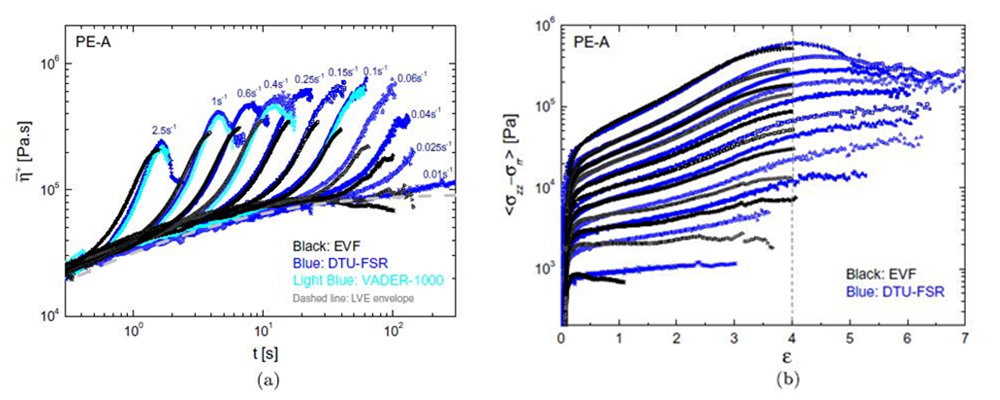

圖3(a)顯示了PE-A在150℃時的拉伸應力增長系數與時間的關系。圖中比較了EVF、DTU-FSR和VADER-1000的測量值。圖中的虛線是根據表2中列出的麥克斯韋弛豫譜計算的LVE包絡線。EVF的測量值受到最大Hencky應變4的限制，在圖3(b)中可以清楚地看到。其中測量的應力是作為Hencky應變的函數繪制的。兩個長絲拉伸流變儀的測量值能夠達到大于5的較大Hencky應變值，在該值下觀察到穩定的應力。

圖3

我們注意到EVF和長絲拉伸測量之間存在明顯的偏差。我們認為EVF測量的應力太低，特別是在低應變率下，Hoyle等人（2013）也觀察到這一點，他們將長絲拉伸測量值與Sentmanat拉伸流變儀測量值進行了比較。因此，對于圖3(b)中的?^?=0.01 s-1，已經與?^?=0.5有偏差，而對于?^?=2.5 s^-1，EVF測量與DTU-FSR測量一致，最高?^?為3.5。請記住，在EVF中，只有橫截面的初始面積是已知的；在拉伸過程中橫截面面積的變化不是測量的，而是由一個假設均勻單軸拉伸速率不變的方程計算出來的。

此外，在EVF測量中，樣品寬度為12.8mm略微超過了Yu等人（2010）建議的12.7mm的上限，這導致在更大的Hencky應變值下的平面延伸而不是單軸延伸。相比之下在DTU-FSR和VADER-1000中，中間直徑一直被測量，因此在拉伸過程中橫截面的實際面積是已知的，由此計算出中間細絲平面中的真實Hencky應變。

借助于在線控制方案，在整個測量過程中保證了單軸拉伸過程中恒定的Hencky應變率。來自DTU-FSR和VADER-1000的大Hencky應變值的數據由于力小而有些分散。

此外，在拉伸速率超過0.4s^-1時，使用DTU-FSR和VADER-1000進行的測量觀察到了應力過沖的現象。由于儀器中采用的控制方案的限制，使用兩個長絲拉伸流變儀進行測量的拉伸速率不超過2.5s^-1。在長絲拉伸中，表面張力可能對測量的應力有影響，尤其是在長絲中間平面的半徑非常小，大的亨基應變值的時候。在所有的測量中，最小的半徑是R = 0.12mm。如果我們把低密度聚乙烯LDPE的表面張力γ = 0.03 J/m²，表面張力效應產生的最大應力是σ_sur =γ/R = 250Pa。在圖3(b)中，很明顯，對于所有達到Hencky應變大于4的測量，測量的應力高于104Pa。因此可以忽略表面張力效應。

圖4

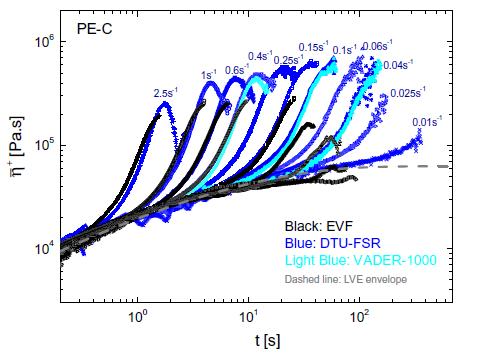

圖4顯示了PE-C在150℃時拉伸應力增長系數與時間的函數關系。DTU-FSR和VADER-1000的測量結果非常一致。在0.15和2.5s^-1之間的中間拉伸速率下，EVF的測量值與DTUFSR一致。拉伸速率低于0.1s^-1時，偏差越來越大。根據DTU-FSR和VADER-1000的測量，在拉伸速率快于0.4s^-1時，再次觀察到應力過沖。

圖5

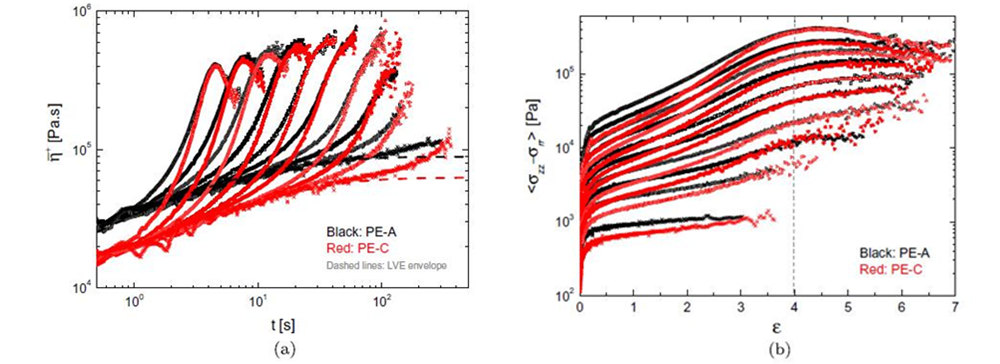

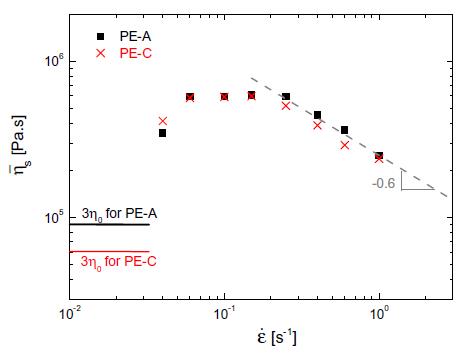

圖5比較了DTU-FSR測量的拉伸流動中PE-A和PE-C的非線性行為。如圖2所示，PE-A和PE-C具有不同的線性粘彈性，這也由圖5(a)中不同的LVE包絡表示。在拉伸流的啟動過程中，PE-A和PE-C也有不同的非線性反應。從圖5a中可以清楚地看出，在所有拉伸速率下，PE-C 比 PE-A 有更明顯的應變硬化。然而，在圖5(a)、(b)中，有趣的是，盡管PE-A和PE-C最初有不同的非線性行為，但是它們在更大的Hencky應變值下具有相同的反應，并且在每個應變速率達到相同的拉伸穩態粘度，如圖6所示。圖6還顯示在快速應變率下，拉伸穩態粘度表現出冪律行為，粘度比例約ε^?-0.6，這與Rasmussen等人（2005）和Alvarez等人（2013）的觀察結果一致。應該注意的是，如圖5(b)所示，相同的非線性行為僅在Hencky應變值大于4時觀察到，這一點無法通過EVF測量。

圖6

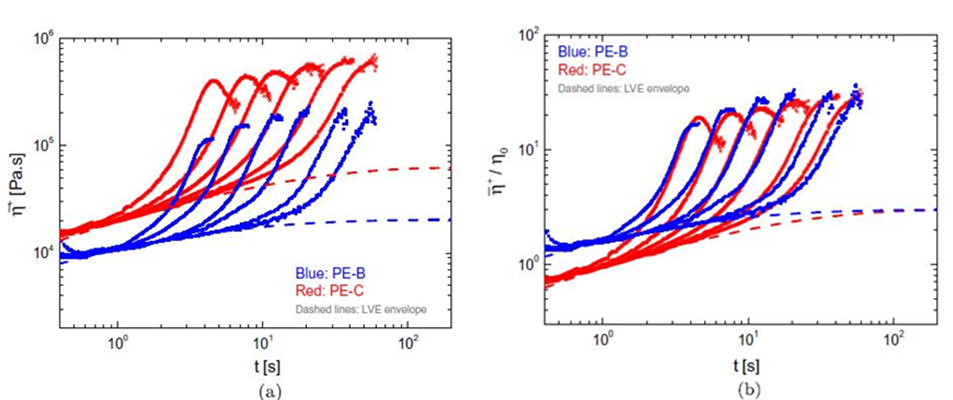

圖7(a)比較了PE-B與PE-C在150℃時的拉伸應力增長系數。在所提出的速率下，PE-B沒有顯示任何應力過沖。盡管PE-B和PE-C在線性和非線性流變學方面的表現不同，但在每種拉伸速率下，它們的相對應變硬化量似乎是相似的。在圖7(b)中可以更清楚地看到這一點。圖7(b)中比較了Trouton比率。Trouton 比值定義為T_r = η^-+ /η₀，其中η₀是零剪切率粘度，其數值列于表2?？梢钥闯?，在每個拉伸速率下，PE-B達到與PE-C相同的最大Trouton比率，證實它們具有相同的相對應變硬化量。

圖7

結論

我們使用三種不同的設備測量了三種商用低密度聚乙烯樣品的拉伸流變性能。這三種設備在拉伸流變的啟動方面給出了一致的結果。然而，EVF的測量結果受到最大Hencky應變4的限制，而兩個長絲拉伸流變儀達到了更大的Hencky應變值，在這里可以觀察到應力過沖和穩態粘度。此外，EVF的測量僅在取決于應變速率的應變范圍內跟隨長絲拉伸測量。盡管三種低密度聚乙烯樣品具有不同的線性粘彈性能，但已經表明，PE-A和PE-C在Hencky應變值大于4時具有非常相似的非線性rhelogical行為，而PE-B和PE-C具有相同的相對應變硬化量。上述結果表明，工業低密度聚乙烯的非線性流變性可以通過聚合來調整。特別是，有可能合成一種聚合物（PE-C），其具有比參考聚合物(PE-A)低得多的粘彈性模量，但仍具有與參考聚合物相同的拉伸粘度。

引用

原文：A new look at extensional rheology of low-density polyethylene

論文號：Rheol Acta (2016) 55:343–350 DOI 10.1007/s00397-016-0921-z

作者：Qian Huang · Marc Mangnus · Nicolas J. Alvarez · Rudy Koopmans · Ole Hassager
