熱噴涂涂層的厚度測量一直是業界難題，使用破壞式方式，如顯微鏡斷面測試法，因測試時間長，存在滯后性，導致生產力下降和產品質量不穩定，并且需要損傷工件來破壞涂層……

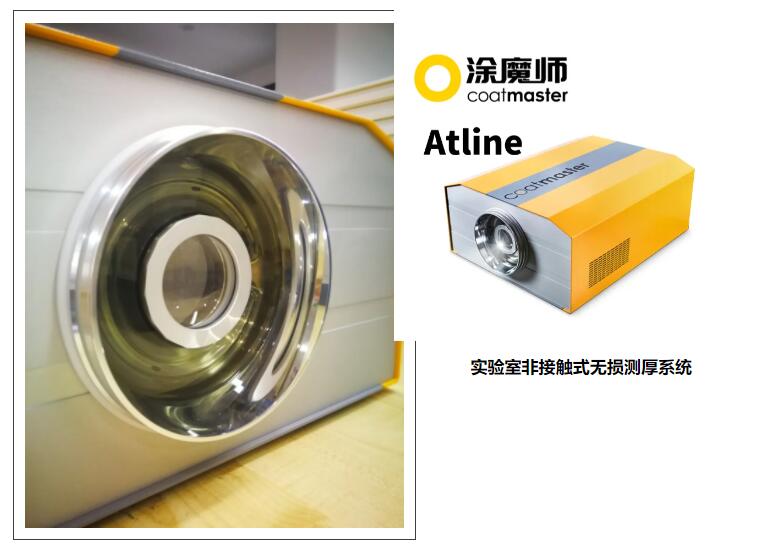

來自瑞士蘇黎世應用科學大學（ZHAW）的研究人員，近年已成功研發出技術先進的“實時非接觸式無損涂層測厚系統”——涂魔師，它采用光熱法技術，能夠安全、簡單、快速且精確測量熱噴涂層厚度，幫助企業提高效率，保證產品質量，減少材料消耗，節省生產成本。

涂魔師非接觸測厚儀產品優勢

1. 不限涂層種類。熱噴涂層、液體油漆、粉末涂料、粘膠劑、潤滑油、膠水等都適用。

2. 適應各種不規則和外形復雜工件。

3. 實時監測膜厚，數據100%存檔。

4.不限測試底材。木材、橡膠、塑料、玻璃、混凝土等底材均可高精度測出涂層膜厚。

5.采用對人體無危害的氙燈測試光源。

涂魔師無接觸測厚儀案例展示

案例一：與顯微鏡破壞式測厚對比研究

公司：瑞士Oerlikon（歐瑞康，致力于機器設備和系統工程的全球聞名高科技公司）

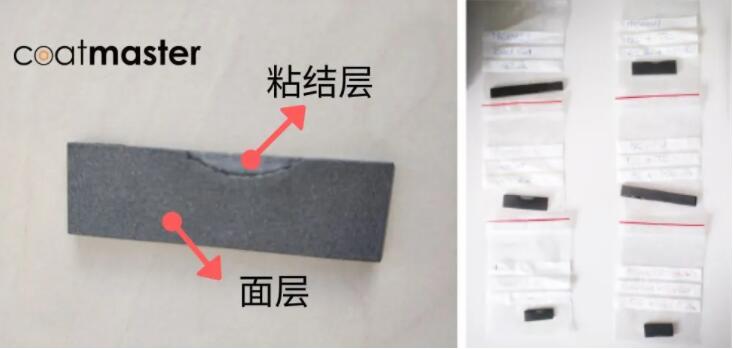

樣品：尺寸約為10mm X 50mm的熱噴涂金屬長條

樣品種類：a.只有粘結層；b. 粘結層+面層

步驟一：使用顯微鏡破壞式方法測試涂層厚度，并記錄數據。

步驟二：使用“涂魔師非接觸式無損測厚系統”測試涂層厚度。分別在每個樣品的左、中、右三個位置進行測量，且每個位置重復測量三次。

兩者測試數據對比如下：

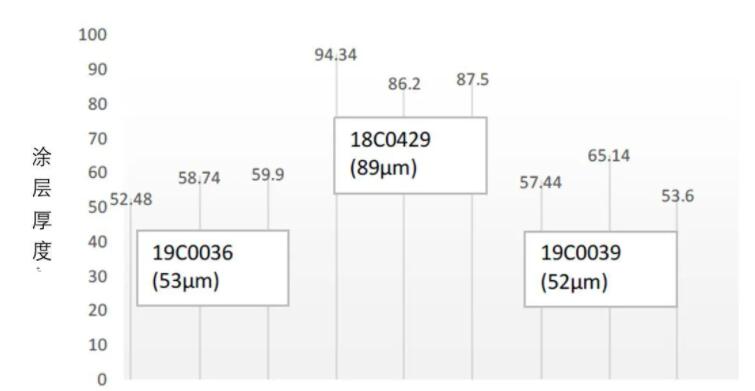

只有粘結層樣品

注：每個樣品的數據分別為“涂魔師非接觸式無損測厚”左、中、右測試數據，括號里為顯微鏡破壞式測厚數據。

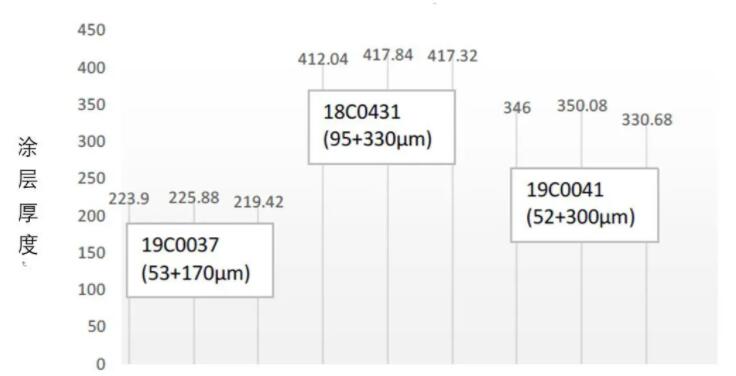

粘結層+面層樣品

注：每個樣品的數據分別為“涂魔師非接觸式無損測厚”左、中、右測試數據，括號里為顯微鏡破壞式測厚數據。

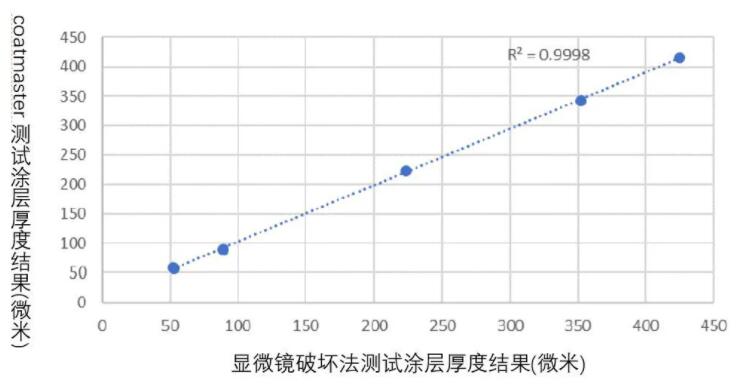

相關性研究結果

上述研究結果：“涂魔師非接觸式測厚系統”的標準偏差小于1%，并且其測量結果與使用顯微鏡破壞式測厚法的結果相關性非常高。

用戶對涂魔師非接觸測厚儀的評價

"With coatmaster, it is possible to carry out an exact and fast layer thickness measurement of the thermally sprayed coating directly in the process without destruction. Process deviations affecting the thickness of the coating can be quickly detected and corrected."

——Dr. Peter Ernst, Head of SUMEBore, Oerlikon Metco.

“涂魔師測厚系統可以采用不破壞涂層方式，對熱噴涂涂層直接進行精確且快速的厚度測量，并且能夠快速檢測和校正影響涂層厚度的工藝偏差?！?/p>

——Oerlikon Metco（歐瑞康）公司的SUMEBore高層 Dr. Peter Ernst

案例二：隱蔽位置涂層測試

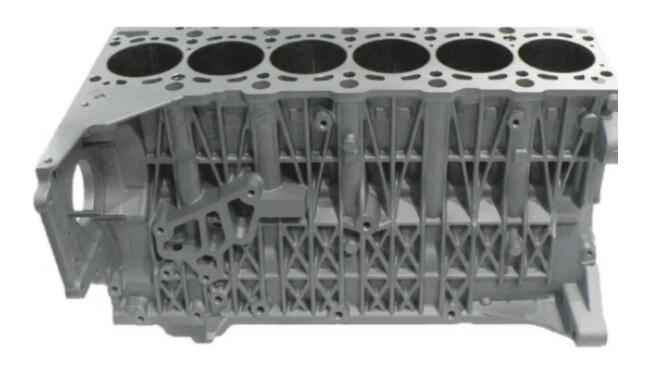

應用：將缸發動機曲軸箱內的8個傳統灰鑄鐵鑲件更換為熱熔噴涂鐵基涂層。

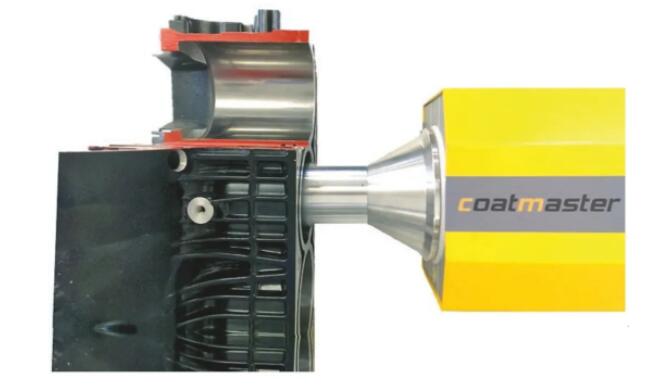

方案：使用涂魔師測厚系統，并將其插入到氣缸孔中(上孔切開)

好處：

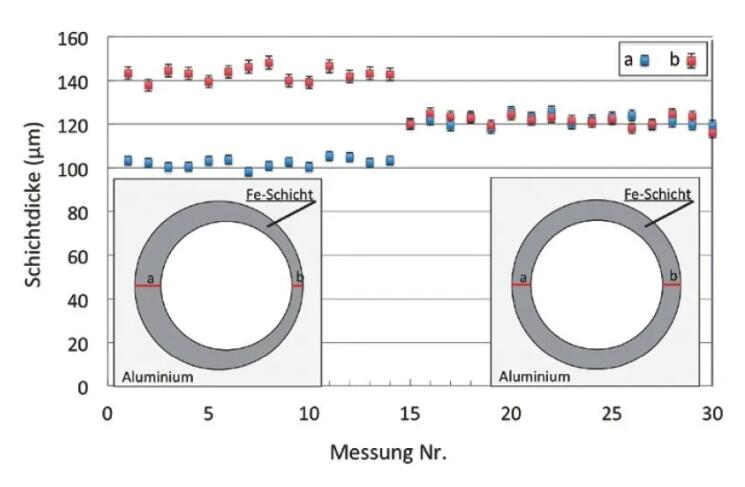

1. 輕松精確測量出在圓周和缸內深度的任何位置的涂層厚度。

2. 可以在圓柱表面的規定位置處測量涂層厚度測量，檢查珩磨涂層和精鏜孔的同心度，從而輕松校正確定不對稱性。

涂魔師非接觸無損測厚儀資料申請

翁開爾公司是涂魔師中國區總代理，基于90多年的行業服務經驗，我們能夠在產品選擇上給您提供意見或方案，詳情歡迎與我們聯系【400-6808-138】。
