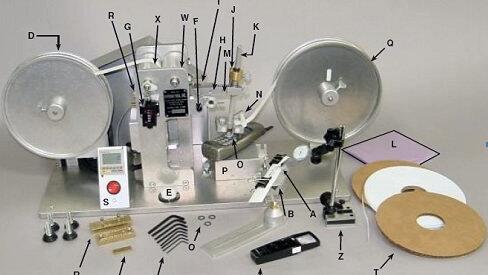

紙帶磨耗機部件圖：

A. 通用樣品固定器

B. 通用夾式樣品固定器

C. 帶燈放大鏡

D. 卷繞卷輪裝置

E. 水平儀，用于調整機器的水平

F. 滑動栓，用來確認“H”是否與儀器底座平行，及設定“Z”(表面儀，指示與儀器平行)當“O”形環與測試紙放于測試區域時，必須確認是否符合平行，操作時須將滑動栓自搖動臂“H”底下移出。

G. 轉數計數器

H. 搖動臂

I. 凸輪傳動軸螺絲

J. 垂直軸微調螺絲

K. 垂直軸，位置可調試

L. 防塵套

M. 搖動臂上夾具螺絲(用來變更垂直軸角度)

垂直軸角度出廠前已固定，請勿任意松開調整，請參閱注意事項。

N. 尼龍導紙輪框架，用來導引紙張及膠帶而不需任何調整。

O. O形環，磨平或使用六個月后必須更換。

P. 樣品臺，固定平板樣品

Q. 鋁制供給卷輪，帶寬11/16”磨耗紙帶(Federal Spec. # UUT00126E)

R. 兩個減重砝碼，裝于搖動臂之左方后部，使樣品承受之荷重為55或175克。

S. 電子計數器

T. 1/4”寬磨耗紙帶，用于測試凹面和細長型字母

U. 待定

V. 六角板手組

W 壓力滾輪

X 驅動滾輪

Y 1/8 厚薄片 (放在一配件盒內)

Z 表面計，以指示樣品與儀器基座面平行

快速安裝

目的：

輕輕來回移動滑動栓(F)時，使滑動栓與平衡臂接觸面有輕微阻力，同時垂直軸的全部重量落在待測樣品上。

過程：

1. 啟動馬達直到舉升搖動臂(H)的凸輪處于最低位置，以便讓凸輪隨動軸承位于騰空位置可以進行清潔。

2. 插入滑動拴(F), 使搖動臂支撐于滑動栓(F)的平面上。

3. 松開用于固定垂直軸(K)的兩個拇指夾和銅螺絲，上下移動垂直軸(K)以使O形環緊密地接觸待測樣品，同時搖動臂剛好接觸“F”滑動栓平面部。

4. 重新旋緊銅螺絲

5. 旋轉銅制重量微調螺絲釘’J’，調整到當你旋進旋出滑動栓時，滑動栓與平衡臂接觸面有輕微阻力。這樣的調整結果可使搖動臂與儀器底座平行，讓設定的負荷作用于樣品上。

6. 旋緊螺絲以固定垂直軸在調整后的位置。

7. 在運轉測試前移出搖動臂下的滑輪栓(F)。

測試不同厚度樣品時，必須重新進行此項調整。

安裝和操作

漆層表面性能即時磨耗測試

請確保磨耗介質上不含殘留物質以保證測試的準確性

重要注意事項：

導紙輪框架(N)中之4個尼龍軸承不能夾住紙張邊緣。

同樣地，供給卷輪'Q'亦不能防礙紙帶或膠帶之轉動

在每天使用之前先取下O形環組合，清理O形環中心輪、軸承及其他所有接觸的表面。

參考表面計頁。

磨耗帶寬度作調整時，只需要取出或放進位于前后卷輪'Q' 、'D '上的墊圈' T' 使磨耗帶固定在機子上。#977機或更高機子則不須如此操作。

兩個重量砝碼'R' (55g和175g)用來測試熱印式亮光薄膜，或者其它軟性漆體測試。

當使用1/4"帶寬時，如果你發現磨耗紙帶磨面一邊偏出卷軸，那么將帶子扭到磨面朝下，不要磨帶子的光面一邊。

注意：用帶子的啞面磨3倍于光面磨的效果。但也有不同的看法。

機器底座通過觀察水平儀并調整墊腳螺絲來調平。

測試樣品的安裝

1. 滑動栓(F)移動至搖動臂下方，當凸輪接近最低位置時停止馬達，搖動臂支撐于滑動栓上。

注意：凸輪與凸輪隨動軸之間需要有空隙，搖動臂與滑輪栓之間不能有紙張。

2. 以單面或雙面膠帶將平行板樣品固定與樣品臺上(P)上，亦可用所附之夾子將樣品固定與砧臺(P)上。以滾筒板式樣品固定器(A)固定非平行表面之樣品。以老虎鉗式樣品固定器(B)固定與圓形樣品(須先將滾筒板式樣品固定器上之平板取下)。以上方式固定樣品時需利用表面計(Z)，以調整待測試之表面與一起成平行狀態。

3. 降下垂直軸(K)(請先松開兩個固定螺絲)，使得磨耗測試材料緊密的位于O 形環樣品之間，再以手旋緊兩個固定螺絲，與向上移動垂直軸(K)時，可以輕輕按住彈簧再移動，不要壓按O形環或抬高搖動臂。

4. 將滑動栓(F)自搖動臂(H)底下移出。

5. 握住并抬高搖動臂(H)，以防止紙張接觸樣品，微動馬達直至凸輪可支撐搖動臂(H)，而紙張不在樣品上。

6. 計數器(G)歸零 。

進行測試

啟動馬達，當搖動臂位于抬高之位置時，查看測試區域是否有磨耗至底材(對照顏色是否不同)，此方法適用于標準式回轉測試。如果是連續式磨耗測試定，則暫停馬達查看結果。
