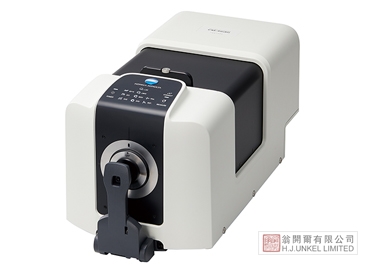

臺式分光測色計CM-36dG簡介
CM-36dG：水平結構型號，可同時測量色彩與光澤，配有UV調節功能。
CM-36dGV：垂直結構型號，功能與CM-36dG相同，更適用于紡織品與紙張測量。
CM-36d：僅測量色彩（光譜反射率）的經濟型入門型號。
CM-36dG、CM-36dGV、CM-36d是臺式分光測色計CM-3600A和CM-3610A的繼任型號，CM-3600A系列型號已廣泛應用于汽車，消費電子產品及家用電器行業等領域。新推出的CM-36dG系列產品可滿足油漆、塑料、紡織品等不同行業的配色和品控管理需求，輕松實現色彩和光澤的同時測量*1，大大提升檢查流程的效率，并以高精度表現實現色彩管理。此外，CM-36dG系列產品具備創新功能，可以減少因環境溫度、濕度引起的示值誤差，為用戶提供穩定可靠的測量體驗。相比之前的型號，CM-36dG的測量操作有了較大改進，顯著提升操作人員的生產和檢測效率。
* 1 僅限CM-36dG和CM-36dGV
臺式分光測色計CM-36dG特點
色彩與光澤測量二合一，實現高精度的色彩管理
CM-36dG和CM-36dGV是兩款二合一的分光測色計，可同時測量色彩和光澤。輕松實現色彩和光澤的同時測量，大大提升檢查流程的效率，并以高精度表現實現色彩管理和配色計算。
儀器兼容性提升，測量數據兼容舊款型號
CM-36dG和CM-36dGV的器間差較小，確保在供應鏈中的各臺儀器及各地色彩管理數據統一。色度器間差位于ΔE*ab0.12(LAV / SCI) 范圍內，與舊款型號相比提高20%，同時光澤度的器間差也可媲美甚至超越專用光澤測量儀器。
與舊款的CM-3600A系列也能高度兼容，因此可以繼續使用歷史目標數據（僅SCI測量數據），減少儀器升級換代的工作量。
簡單易用，提升操作人員的測量效率
* 測量狀態面板可顯示測量狀態和條件設置，減少操作錯誤。
* 可使用機身上的測量按鈕進行測量，操作多項測量時能夠簡化操作。
* 使用樣品觀察功能*，可在軟件中直接查看樣品觀察窗界面，簡化樣品定位操作。
* 需要使用SpectraMagic NX或其他軟件。
輕松應對多種被測物
* 配有4個不同孔徑的測量目標罩，可根據被測物尺寸自由選擇。
* 透射樣品室能夠大幅度打開，測量更大尺寸的樣本。紙張等能夠從側邊對準位置，無需裁剪。
UV調整能夠準確測量熒光材料
想要準確測量用熒光增白劑（FWA）處理過的紙或布等材料，需要精確控制UV含量及其影響。CM-36dG和CM-36dGV所用的數字UV控制方式能夠通過合適的計算將兩種氙燈（一種具有完整的UV能量，另一種具有通過400 nm或420 nm UV截止濾光片去除UV能量）的閃光結果結合起來進行控制。此種方法無需進行機械的濾光定位，通過白度指數、色調、亮度或UV配置等進行UV調整。
色彩管理軟件SpectraMagic NX
SpectraMagic NX是一款功能齊備的色彩管理軟件，用戶可在電腦上查看、操作和設置分光測色計。用戶可以通過排列和編輯光譜圖、色差圖（2D/3D)、OK/NG指示以及其他對象來創建符合需求的報表。
WAA波長分析與調整，確保數據穩定性（可選*）
WAA波長分析與調整功能可修正因環境溫度、濕度等外部原因?qū)е碌臏y量誤差，提高數據穩定性，降低系統容錯 率。WAA波長分析與調整在白色校準后自動運行，因此無需額外操作。
* 可選功能，需額外購買許可證。如需了解更多信息，請與本地的柯尼卡美能達銷售代表聯系。
美能達CM-36dG美能達CM-36dG技術參數
規格
| CM-36dG | CM-36dGV | CM-36d | |||||||||
| 色彩 | 照明/受光系統 | 反射測量 | di: 8°、de: 8°（漫射照明、8°接收）、SCI（包括鏡面反射光）/SCE（排除鏡面反射光）可切換 反射測量條件符合 CIE No.15 (2004)、ISO7724/1、ASTM E1164、DIN 5033 Teil7、JIS Z 8722 條件“C”標準 | ||||||||
| 透射測量 | di: 0°、de: 0°（漫射照明、0°接收） 透射測量條件符合 CIE No.15 (2004)、ASTM E1164、DIN 5033 Teil7、JIS Z 8722 條件“G”標準 | — | |||||||||
| 積分球尺寸 | ?152 mm（6 英寸） | ||||||||||
| 傳感器 | 雙排 40 組硅光電二極管陣列 | ||||||||||
| 分光方式 | 衍射光柵 | ||||||||||
| 波長范圍 | 360 至 740 nm | ||||||||||
| 波長間隔 | 10 nm | ||||||||||
| 半波寬 | 約 10 nm | ||||||||||
| 反射率測量范圍 | 0 至 200%；分辨率：0.01% | ||||||||||
| 照明光源 | 脈沖氙燈 × 3（2 帶紫外光截?cái)酁V鏡） | 脈沖氙燈 × 1 | |||||||||
| LAV | LMAV | MAV | SAV | 透射 | LAV | MAV | SAV | ||||
| 照明區域 | ?30 mm | ?20 mm | ?11 mm | ?7 mm | ?24 mm | ?30 mm | ?11 mm | ?7 mm | |||
| 測量區域 | ?25.4 mm | ?16 mm | ?8 mm | ?4 mm | ?17 mm | ?25.4 mm | ?8 mm | ?4 mm | |||
| 重復性 | 色度值：標準偏差在ΔE*ab 0.02以內 光譜反射率：0.1% 以內的標準偏差（測量條件：白色校準執行后，以 10 秒為間隔，測量白色校準板 30 次） | 色度值：標準偏差在ΔE*ab 0.03以內 光譜反射率：0.1% 以內的標準偏差（測量條件：白色校準執行后，以 10 秒為間隔，測量白色校準板 30 次） | |||||||||
| 器間差 | ΔE*ab 0.12 以內 （基于 12 塊BCRA系列 II 色板的平均值；LAV/SCI。 與標準機在柯尼卡美能達標準測量條件下的測量值相比較） | ΔE*ab 0.15 以內 （基于 12 塊BCRA系列 II 色板的平均值；LAV/SCI。 與標準機在柯尼卡美能達標準測量條件下的測量值相比較） | |||||||||
| UV設置 | 100% / 0% / 調整 （UV 即時數字調整，無需機械濾光運動）*1；400 nm 和 420 nm UV 截?cái)酁V鏡 | 無調整功能 (UV100%) | |||||||||
| 光澤 | 測量角度 | 60° | — | ||||||||
| 照明光源 | 白色 LED | — | |||||||||
| 傳感器 | 硅光電二極管 | — | |||||||||
| 測量范圍 | 0-200 GU；分辨率：0.01 GU | — | |||||||||
| 測量區域 | MAV（LAV/LMAV/MAV 色彩測量口徑）：10 x 8 mm 橢圓 SAV（SAV 色彩測量口徑）：?3 mm | — | |||||||||
| 重復性 | 標準偏差位于0至10 GU內：0.1 GU 10至100 GU：0.2 GU 100至 200 GU：0.2% （以10秒為間隔測量30次） | — | |||||||||
| 器間差 | 0至10 GU：±0.2 GU 10至100 GU：±0.5 GU （MAV.與在柯尼卡美能達標準條件下使用主機測量的數據進行比較） | — | |||||||||
| 遵循標準 | JIS Z 8741(MAV)、JIS K 5600、ISO 2813、ISO7668(MAV)、ASTM D523-08、ASTM D2457-13和DIN 67530 | — | |||||||||
| 測量時間 | 約 3.5 秒（SCI+SCE 測量） 約 4 秒（SCI+SCE+GLOSS 測量） | — | |||||||||
| 最小測量間隔 | 約 4 秒（SCI+SCE 測量） 約 4.5 秒（SCI+SCE+GLOSS 測量） | 約 4 秒 （SCI+SCE 測量） | |||||||||
| 樣品觀察功能 | 使用內置相機。 使用 SpectraMagic NX 3.2 或更新版本等可選軟件可以查看/復制圖像 | ||||||||||
| 波長修正功能*2 | WAA（波長分析與調整）技術 | ||||||||||
| 接口 | USB2.0 | ||||||||||
| 目標罩自動檢測 | 有 | ||||||||||
| 電源 | 專用交流電源適配器 | ||||||||||
| 操作溫度/濕度范圍 | 溫度：13 至 33°C，相對濕度：80% 或更少 (在 33°C 下) 無凝露 | ||||||||||
| 儲存溫度/濕度范圍 | 溫度：0 至 40°C，相對濕度：80% 或更少 (在 35°C 下) 無凝露 | ||||||||||
| 尺寸（寬x高x長） | 約 248×250×498 mm | 約 300×677×315 mm | — | ||||||||
| 重量 | 約 8.4 kg | 約 14.0 kg | 約 8.3 kg | ||||||||
| 標準配件 | 白色校準板；目標罩（LAV、LMAV、MAV、SAV)；光澤度校準板；零位校準盒；USB 數據線(2 m)；交流適配器；防塵罩；配件盒；清潔布 | 白色校準板；目標罩（LAV、LMAV、MAV、SAV）；光澤度校準板；零位校準盒；USB 數據線 (2 m)；交流適配器；防塵罩；配件盒；清潔布 | 白色校準板；目標罩（LAV、MAV、SAV）；零位校準盒；USB 數據線 (2 m)；交流適配器；防塵罩；配件盒 | ||||||||
| 可選配件 | 色彩管理軟件 SpectraMagic NX；透射樣品夾；比色皿（玻璃；2 mm、10 mm、20 mm）；塑料比色皿（2 mm、10 mm、20 mm）；透射零位校準板；色磚 | 色彩管理軟件 SpectraMagic NX；透射零位校準板；不透明度測量夾具；色磚 | 色彩管理軟件 SpectraMagic NX；色磚 | ||||||||
*1 UV 數字調整需要使用 UV 調整軟件（SpectraMagic NX Pro 3.2或更新版本附帶）
*2 需要購買 WAA 許可證。
? Windows®是Microsoft Corporation 在美國和其他國家/地區所持有或注冊的商標。
? KONICA MINOLTA、柯尼卡標志、“Giving Shape to Ideas”和 SpectraMagic? 是柯尼卡美能達控股公司持有或注冊的商標。
? 所示內容僅供說明之用。
? 所述規格和外觀若有更改，恕不另行通知。
