視頻-防爆微型齒輪泵
-
現在電子設備和高精度機械使許多日常用品和工業應用趨向微型化。對于用在液體輸送的泵產品也是如此。彗諾HNPM憑借其緊湊的結構開發技術，為微量輸送提供了更多的可能性。

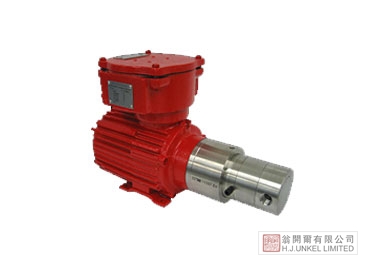

mzr-11557 Ex防爆微型齒輪泵是德國HNPM公司中防爆系列的微型齒輪泵產品，擁有58 – 1152 ml/min的流量輸送范圍。可用于輸送粘度范圍在0.3 – 1000 mPas的產品，如水, 溶劑, 粘合劑, 油脂, 凝膠等。 該微型齒輪泵也可用于腐蝕性介質的連續輸送，簡潔、無閥門的設計使其具備高度緊湊的外形，可用于更精細的系統集成應用。
ATEX 防爆認證
mzr-11557 Ex屬于防爆型微型齒輪泵產品，根據符合歐盟指令 94/9/EEC，該微型齒輪泵符合1區、2區防爆要求。可用于易燃、易爆介質的輸送使用。
粘度適用范圍廣
mzr-11557 Ex防爆微型齒輪泵擁有0.3 – 1000 mPas的粘度適用范圍，可用于輸送水, 溶劑, 粘合劑, 油脂, 凝膠等介質產品。
緊湊的尺寸
彗諾HNPM公司憑借其精密的制造技術，在確保力學性能下提供大功率密度和大速度范圍的前提下，把泵的體積控制在一個緊湊的尺寸上。加上電機產品大小約為345 x 146 x 224 mm，可以組裝出更小型的設備、更簡單的運輸、可以安裝或整合到現有的系統中。
旋轉式微型環形齒輪技術
mzr-11557 Ex防爆微型齒輪泵采用旋轉式微型環形齒輪技術，擁有體積小、重量輕、流量均勻、效率高、使用壽命長的特點，因而更為適用于體積要求緊湊、重量要求輕的場合使用。輸送時液體流量僅與齒輪轉數有關，流量輸送更為穩定。
使用壽命長
mzr-11557 Ex防爆微型齒輪泵配備速度控制器的電子整流DC電機驅動。無刷的設計增加了使用壽命和驅動的穩定性。不銹鋼配件和-40到+85度的寬溫域使得設備也可以在室外使用，例如環境測量。微型電機短時間過載工作的能力也可以應用在其他領域，即使長時間運行也可保持輸送流量的穩定性。
工作原理
mzr-11557 Ex防爆微型齒輪泵屬于內嚙合齒齒輪泵產品。兩個偏心輪在旋轉的時候通過擺線針輪嚙合，以保證在任何時候系統都有幾個密封的泵室，嚙合齒的尺寸比例大致為6/7，可產生6個密封的泵室。
微環形齒輪泵的軸被連接到內部轉子，由精確控制的電動馬達提供動力。外部轉子安裝可轉動的基座，并通過內部轉子驅動。隨著偏心軸轉子的轉動，進料側的泵室空間增加，出料側的泵室空間減小，并且因此產生一個均相和低脈動流量。
更多產品信息詳見：https://www.hnp-mikrosysteme.de/en/products/micro-annular-gear-pumps/ex-versions/mzr-11557-ex.html
防爆微型齒輪泵客戶案例
防爆微型齒輪泵防爆微型齒輪泵技術參數
流量 58 – 1152 ml/min (29 - 576 ml/min *) 粘度范圍 0.3 – 1,000 mPas 精密度 CV < 1 % (變異系數) 轉速范圍 300 – 6000 rpm (150 – 3000 rpm *) 流體連接 3/8" NPT 內螺紋, 橫向 接液部分 泵殼合金 C22 (2.4602), 可選: 不銹鋼 316L; 密封 FFKM (Kalrez® 頻譜? 6375), 可選: FPM, EPDM; 軸/軸承燒結碳化硅 (SSiC); 軸承和濕功能部件的 Al2O3 陶瓷; 轉子部分穩定的 ZrO2, 可選: 碳化鎢鎳基 電動機/馬達 t三相交流電機, IEC- 063規格, 2 極, IP 55, 額定電壓 240/400 V, 頻率 50 Hz, 250 W 尺寸 (長 x 寬 x 高) 345 x 146 x 224 mm 重量 約. 25 kg 溫度保護 PTC-電阻器, 6 片 防爆認證 CE II 2G c IIB T3 安裝地點 防爆區 1, 2 系統最大壓力 60 bar (870 psi) (入口壓力 +壓差) 壓差范圍 0 – 30 bar (1 mPas); 0 – 60 bar (高于 16 mPas) 工作溫度范圍 -5 ... +40 °C (-20 ... +100 °C *) 排量 192 μl 最小劑量 100 μl 備注 * 視配件而定,
應要求提供定制的解決方案防爆微型齒輪泵防爆微型齒輪泵服務條款
1.翁開爾提供產品的選型以及型號推薦服務，可根據您的使用要求，定制個性化的微量泵產品。
2、翁開爾公司提供儀器免費安裝服務;
3、提供儀器的基本購造、功能、日常使用操作、保養與管理、常見故障的排除、緊急情況的處理等培訓服務;
4、自購買之日起，提供1年保修;
5、提供產品配套說明書。
防爆微型齒輪泵防爆微型齒輪泵常見問答
這個微量泵的流量控制是怎么控制的？通過由控制器控制齒輪的轉速，轉速越大，流量越大。
什么是有效體積、總體積和死體積？有效體積指液體主動通過泵頭的體積。
總體積指泵頭的內部總體積，由有效體積和死體積組成。
死體積指泵在揚程內的液體體積，其中不存在主動流動，也不主動通過泵。
Displacement volume “排量”指的是什么？Displacement volume“排量”是指液體理論上排出的體積。即當泵軸和內轉子旋轉一圈時，液體從入口側輸送到出口側的理論體積。
mzr微型齒輪泵的典型應用有哪些?微型環形齒輪泵適用于計量或定量且低脈動輸送極微量的液體或體積流量。該HNPM微量泵不僅能精確輸送強腐蝕性或帶有結晶性的液體（顆粒大小必須小于10微米），也能計量高粘性液體。
