實驗室里很多試板的測量工作都是由人工手動進行，如標準板、色板、批次控制板以及ISO 28199里描述的復雜又龐大的面板等。 這個過程不僅耗費大量的時間，還會受到人為操作的影響。
Q-Chain®SSA 表面自動掃描裝置是 ORONTEC 公司研發的一種自動化測量并評估各種試板的設備。
Q-Chain® SSA表面自動掃描裝置工作原理
Q-Chain®表面自動掃描裝置(SSA)為模塊化設計，核心組件是一個工作臺和一個可運動的X/ Y軸移動測量設備(手持式)，可以以點或線的 形式測量樣品。此外，還有一個存放樣板的部分，作為輸入或輸出模塊，或同時具備這兩個功能。
可方便集成手持式測量設備
一些手持式的設備如BYKmac分光光度 計，BYK 雙微波掃描儀，BYK cloud-runner或其他品牌的磁感應膜厚儀或光澤測試儀等都 可與Q-Chain® SSA結合使用。不需作任何改動，不同的測試目的選用不同的設備，任何時候都可以進行，且不會受操作人的影響。
集成化易操作的軟件
基于Q-Chain®數據庫，ORONTEC公司開發了 一個用于定義測量任務并進行測量及數據評估的軟件。每一個測量工作由一串?dāng)?shù)字及一個條形碼或二維碼標識，貼于面板背后。將需要測量的面板放進輸入模塊，這些板會自動地被傳輸至檢測臺。在識別板塊上的標識后，Q-Chain® SSA表面自動掃描裝置會按照設定好的測量任務進行測量。 測量結束后，面板會被運送至右方的輸出模塊。
該軟件可以輕松地管理測量工作的進程和模板的創建。生成的報告為MS Excel?格式。設備由強大的PLC控制，計算機收集并計算測量數 據。數據庫可在本地電腦或內聯網端運行。
表面自動掃描裝置表面自動掃描裝置技術參數
Q-Chain® SSA表面自動掃描裝置現有3個不同的型號 ，基礎 型、高級型和靈活型?？蓭Щ虿粠л斎?出模塊 運行。
Q-Chain SSA 基礎型與高級型號表面自動掃描裝置
基礎型號可測量大小為 600 x 300 mm的面 板。高級型號可處理測量的尺寸更大。

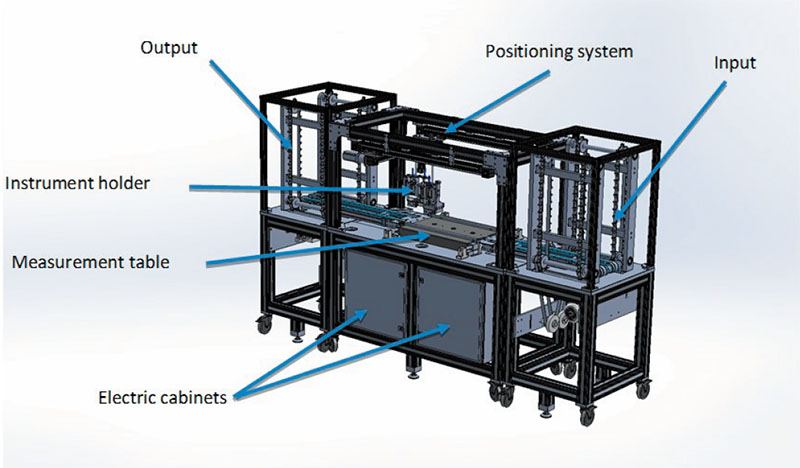

SSA型表面自動掃描裝置

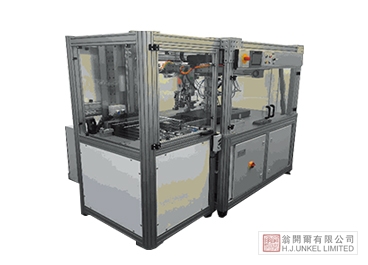

Q-Chain SSA 靈活型表面自動掃描裝置
Q-Chain® SSA 靈活型表面自動掃描裝置可以90°旋轉進行測量。 它的輸入與輸出功能集合在同一臺機器上，這個設 計也使整個系統比基礎型和高級型號的尺寸短 600mm。
模塊化的設計使測量臺集成到現有的自動化環境中或與人工操作的結合成為可能。
SSA 靈活型表面檢測裝置

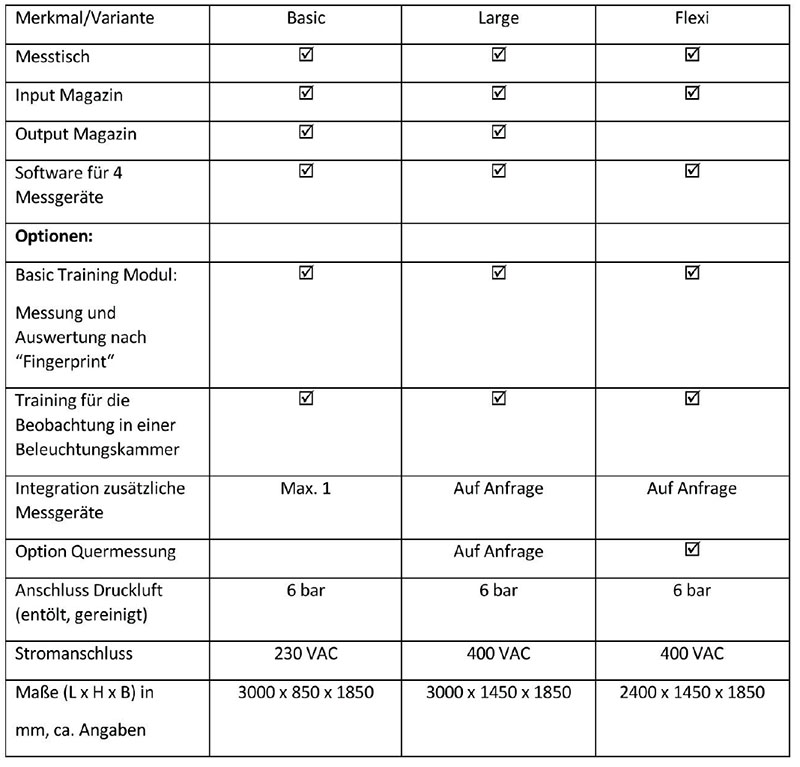

各型號表面自動掃描裝置對比
各型號表面自動掃描裝置對比
表面自動掃描裝置表面自動掃描裝置服務條款
ORONTEC 是由擁有幾十年測量技術，涂料發展及工藝優化經驗的專家建立的一家公司。 使用ORONTEC 產品的客戶會擁有更高的工作效率，并更了解他們的生產流程及材料。得益于ORONTEC的測量技術、軟件以及流程管理的結合。
在測量技術領域我們開發并制造自動化解決方案，從而加快測量工藝，降低實驗室人員的工作負荷。此外，我們還提供內聯和在線測量的解決方案。我們的品牌代表了供應鏈中質量監控的智能的、精細的和集成的系統。
我們的軟件總是和我們的測量技術相匹配，它的特點是使用簡單和開放的接口結合到客戶的工序中，這有助于對材料及工藝流程的了解。
流程的管理不僅僅只是停留在書面上的工作，它是利用現代的方法由六西格瑪模式和精益化管理把知識轉化為實踐。我們陪伴客戶一起實現事業的發展
