剪切應力模擬器PolyShear----模擬液體涂料的剪切效應

在涂料應用中，涂料噴涂前需從不同口徑的管道、減壓器和泵中循環輸送，在噴涂前可能已在管道中循環幾天或1個月。在此循環輸送過程中產生剪切力可能會導致涂料的降解，粘度和色彩的改變。通過剪切應力模擬器，可以判斷某種涂料（例如汽車漆）是否適合在管道中輸送。這種測試可用一天的測試模擬汽車漆在管道內循環幾天到一個月的情況，預防投訴發生。

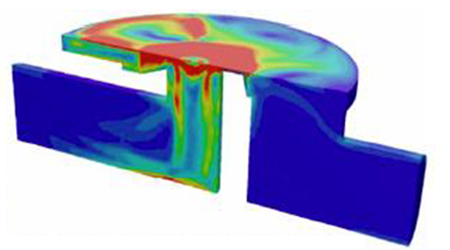

剪切應力示意圖

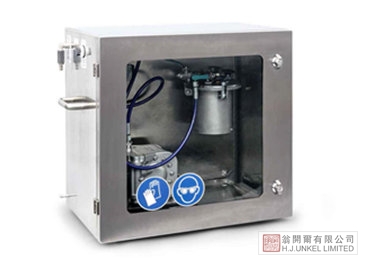

德國ORONTEC公司制造的PolyShear剪切應力模擬器可模擬合理測試時間中的剪切應力。包括與工業環境相關聯的涂料管道。剪切應力模擬器PolyShear僅使用確定的剪切力元件，裝置體積小巧且有優秀的重復性。

剪切應力模擬器PolyShear客戶

剪切應力模擬器PolyShear廣泛運用在涂料，汽車油漆，以及工業噴涂線等領域，發揮出重要的作用。部分客戶如下：

PolyShear剪切應力模擬器工作原理---泵跟剪切應力元件是剪切應力兩個重要影響因素

油漆在噴漆車間的管道中循環時，會在管道內的各種元件流動，在剪切力的作用下發生粘度和顏色改變，從而造成噴涂時的質量問題。使用剪切應力模擬器，可以重現這過程，為質量檢驗，產品優化提供快速有效的方法。

? 泵

以活塞泵為例，如下圖所示，剪切應力總是發生在重要部位上（直徑最小的位置），剪切率可以達到15000 1/s。

以齒輪泵為例，如下圖所示，剪切應力總是發生在重要部分上（齒輪口邊緣），剪切率可以達到10000 1/s。

? 剪切應力元件

德國ORONTEC的剪切應力模擬器中有個重要的剪切應力元件，可以模擬涂料在管道中受到的壓力情況，如下圖左所示，關閉剪切應力元件上的膜時引起的壓力變化。壓力的變化會改變流量，如下圖右所示，剪切應力元件上膜關閉后，流量為0.12kg/s。

剪切應力元件也可以很好的模擬涂料在管道中受到的剪切率，如下圖所示，剪切應力元件可以達到大于10000 1/s的剪切率。

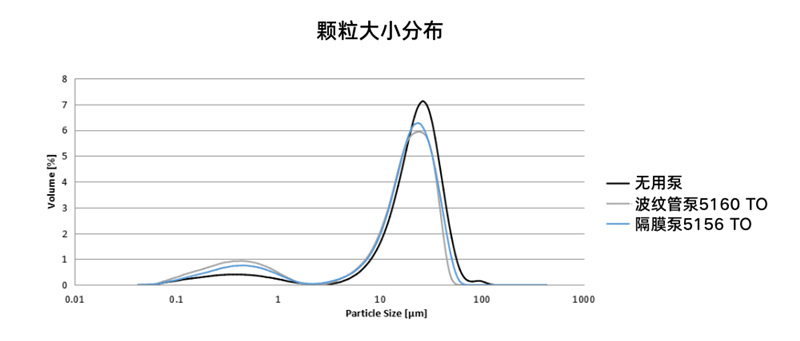

涂料的顏色會受到剪切應力的影響，尤其是效果顏料容易受到損害。如下圖所示，在泵的作用下，涂料的粒徑分布發生了變化，因此模擬涂料在管道中受到的剪切應力，可以對涂料進行檢驗。

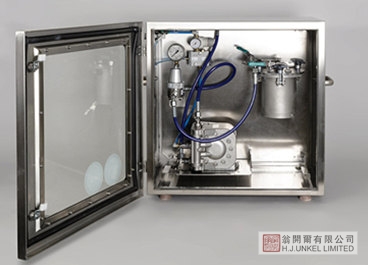

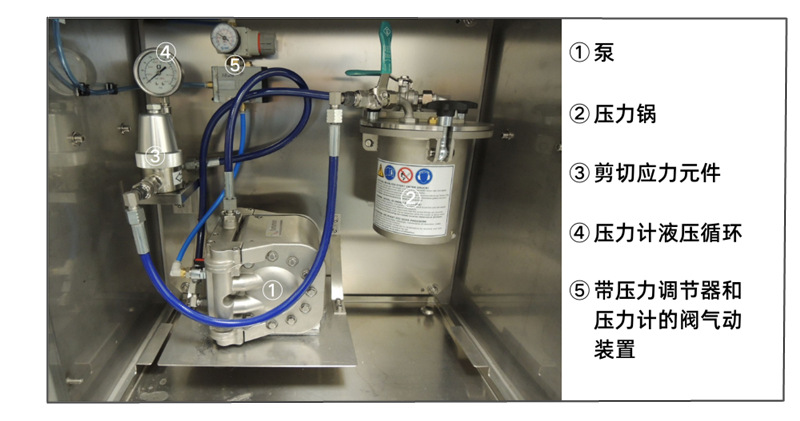

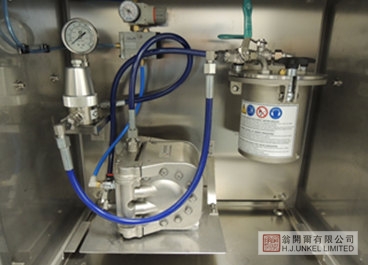

剪切應力模擬器PolyShear的基礎模塊由一個小機動柜組成，只需一條6bar的壓力線即可運行。噴涂材料充滿小罐（1L）后，在泵的作用下通過剪切應力元件流動。其循環流動次數與涂裝輸送管道有良好的相關性，且相關性已被研究證明。

在測試過程中或在測試后，都可以檢測樣品的粘性和顏色(使用液體涂料色漿測色系統LCM)，由此可得出剪切應力與材料降解的相關性。

與此同時，在基礎模塊上可額外添加額外的配件，例如有自動停功能的循環次數計數器、溫度傳感器。此外，還有另一型號可測試5升樣品，此型號可裝在手推車上并可以移到如噴涂機器人等裝置上。

剪切應力模擬器PolyShear特點

?專為實驗室研制，機動性強且占用空間小

?涂料測試量僅為1L

?高重復性與與重現性

?與工業噴涂線有優秀的關聯性(例如Automotive OEM paint shops)

?較短的循環周期

?模塊化安裝，基礎模塊可以通過更高級的在線測量傳感器擴展

?可實現與模擬軟件相結合

?可與LCM液體測色系統實現無縫聯接

?德國Fraunhofer IFAM, Bremen開發并獲得專利
