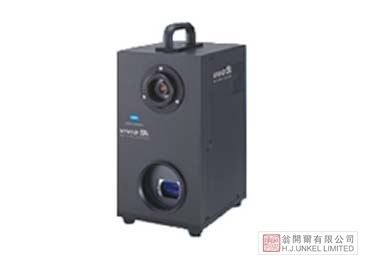

美能達三維激光掃描儀VIVID9i在逆向工程管理、設計結果檢查確認等工業領域使用。新型號VIVID9i三維激光掃描儀通過新設計的硬件和測定計算方式的改良，大約可獲得我公司以往機器(VIVID910)4倍、±50μm的測量準確度，盡可能適合在汽車鑄/鍛造、沖壓塑料零部件的精度檢查、形狀檢查上使用。
高精度測量的激光掃描儀
新出品的非接觸式三維掃描儀[VIVID9i]盡可能適合在逆向工程管理、設計結果檢查確認等工業領域使用。
通過新設計的硬件和測定計算方式的改良，大約可獲得我公司以往機器(VIVID910)4倍、±50μm的測量準確度，盡可能適合在汽車鑄/鍛造、沖壓塑料零部件的精度檢查、形狀檢查上使用。由于非接觸式三維掃描儀VIVID9i，可對鑄造/鍛造制品、沖壓/塑料成型品、模具等制品進行高速、高精確度的三維測量，所以在逆向工程管理、試制產品、批量生產工序上實施的評價形狀可否、確認樣板、質量檢查等操作步驟上均可靈活使用，以此將工藝設計模型、試驗?zāi)Ｐ偷男螤畛叽鐢?shù)據反映到設計圖紙上使用。
激光掃描儀VIVID9i特性
測量迅速，精確度高，精度可達±50μm
VIVID 9i激光掃描儀一次僅需2.5秒的高速測量可在瞬間獲得高精度的三維數據。適合在汽車鑄/鍛造、沖壓塑料零部件的精度檢查、形狀檢查上使用。
可在9i儀器上進行詳細設定
采用生產相機的AF/AE技術，不必嚴格設定測量距離。 根據測量物表面的狀況可自動設定盡可能佳激光強度。
(測量距離：標準模式0.6 ～ 1.0m，允許模式0.5 ～ 2.5m)
可測量各種尺寸
柯尼卡美能達以其特有的光學技術優勢，開發出高性能的專用鏡頭。 可根據測量對象的尺寸靈活使用TELE、MIDDLE、WIDE3種鏡頭。
（測定范圍X、Y、Z：93mm × 69mm × 26mm ～ 1495mm × 1121mm × 1750mm）
高速、高精度測量
從VIVID 9i激光掃描儀主機的液晶取景器或軟件畫面上調整測量區域，實施測量。 通過一次僅需2.5秒的高速測量可在瞬間獲得高精度的三維數據。
提供性能可靠的數據
為了證明掃描儀的優越性能,我們可以根據客戶的需要提供檢測成績表﹡1、質量跟蹤服務和符合ISO9000標準的高性能的測量器具。
* 在VIVID9i激光掃描儀上采用了符號國家標準的以跟蹤式立體線路圖表為主的高精度調整用圖表裝置、 高精度電流掃描儀等設備技術，以實現高精
度、高分解化作業。 作為具有高精度、高分解性能產品的證明，我們根據客戶的需要在每臺VIVID9i上都提供一份檢測報告表。 這必將有助于客戶維護自身的ISO 9000質量認證體系的確立。
用戶校正系統
通過新開發的用戶校正系統可避免出現因更換鏡頭和環境變化所引起的精度降低現象，可以保證產品始終保持出廠時的可靠性能。
激光掃描儀激光掃描儀技術參數
| 型號名稱 | 非接觸三維掃描儀 VIVID9i | ||
|---|---|---|---|
| 測量方式 | 三角測量 激光掃描方式 | ||
| 受光鏡頭 (交換式) | TELE： | 焦點距離f=25mm | |
| MIDDLE： | 焦點距離f=14mm | ||
| WIDE： | 焦點距離f=8mm | ||
| 測量距離 | 0.6～1.0m(標準模式時)、0.5～2.5m(擴展模式時) | ||
| 激光掃描方式 | 電流鏡方式 | ||
| 激光等級 | 等級2(IEC60825-1)、等級1(FDA) | ||
| 測量范圍 (擴展模式時) | X方向： | 93～463mm(TELE) 165～823mm(MIDDLE) 299～1,495mm(WIDE) | |
| Y方向： | 69～347mm(TELE) 124～618mm(MIDDLE) 224～1121mm(WIDE) | ||
| Z方向： | 26～680mm(TELE) 42～1100mm(MIDDLE) 66～1750mm(WIDE) | ||
| 準確度 | TELE： | XYZ: ±0.05mm/±0.10mm | (距離0.6m/1.0m) (使用用戶校正系統時，基于我公司的設定條件) |
| MIDDLE： | XYZ: ±0.10mm/±0.20mm | ||
| WIDE： | XYZ: ±0.20mm/±0.40mm | ||
| 精度(Z,σ) | 0.008mm/0.024mm(使用TELE鏡頭、距離在0.6m 1.0m )(基于我公司設定條件) | ||
| 輸入數據(1條掃描) | 2.5秒 | ||
| 傳送到主機所需的時間 | 大約1.5秒 | ||
| 可輸入的環境光線 | 500lx以下 | ||
| 攝像元素 | 三維數據 | 1/3英寸34萬像素幀轉換CCD | |
| 彩色數據 | 共享三維數據(旋轉濾鏡下的彩色分解方式) | ||
| 輸出像素數 | 三維數據 彩色數據 | 640×460 | |
| 輸出格式 | 三維數據 | 專用格式(通過標準附件中的應用軟件變換成三維數據) | |
| 彩色數據 | RGB24位光柵掃描數據 | ||
| 數據容量 | 三維數據和彩色數據組合，3.6MB/1枚 | ||
| 取景器 | 5.7型LCD(320×240像素) | ||
| 輸出接口 | SCSI II(DMA對應同期傳送) | ||
| 電源 | AC商用電源 100-240V(50-60Hz),額定0.6A(100V AC輸入時) | ||
| 外形尺寸 | 221(寬)×412(高)×282(進深)mm | ||
| 重量 | 大約15kg(安裝鏡頭時) | ||
| 維護運行的溫濕度范圍 | 10～40℃，相對濕度65％以下/不可結露 | ||
| 安全等級 | -10～50℃，相對濕度85％以下(35℃時)/不可結露 | ||
激光掃描儀激光掃描儀服務條款
名稱 | 型號 | 保修天數 | 說明 |
激光掃描儀 | VIVID9i | -天 | 美能達VIVID9i色差儀售后統一由美能達官方維修，客戶在翁開爾購買的VIVID9i 可以通過翁開爾協助或直接聯系美能達官方進行維修。 |
激光掃描儀激光掃描儀標準配置
如下圖所示，系統圖片中的PC和顯示器均為市場銷售產品，三角架是另售的附帶品。
標準附帶品
受光鏡頭(TELE、MIDDLE、WIDE)
客戶校正系統
多邊形編輯軟件/“Polygon Editing Tool”
SCSI電纜
激光掃描儀相關產品
型號：SpectraMagic NX

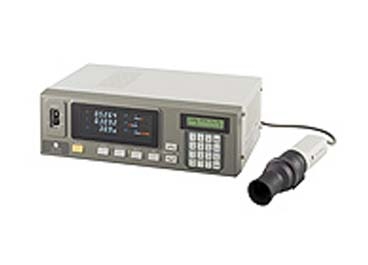

型號：CA-310

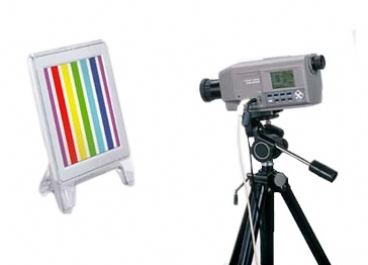

型號：CS-200
